Dịch vụ sửa chữa servo GSK GS3000 lỗi Err-12 tại Bắc Ninh của IGBT chuyên xử lý nhanh các sự cố liên quan đến tín hiệu phản hồi, giúp khôi phục hoạt động ổn định cho hệ thống CNC. Lỗi Err-12 trên dòng GS3000 thường xuất hiện khi có bất thường ở encoder, cáp tín hiệu, nhiễu đường truyền hoặc hỏng mạch xử lý tín hiệu bên trong servo.
Đây là lỗi không đơn giản, vì biểu hiện có thể giống nhau nhưng nguyên nhân lại khác nhau: từ đứt ngầm cáp encoder, tiếp xúc kém tại jack, cho đến lỗi sâu trong bo điều khiển. Nếu chỉ thay thế linh kiện mà không kiểm tra tổng thể, servo rất dễ tái lỗi sau khi đưa vào vận hành.
Tại IGBT , quá trình xử lý được thực hiện theo hướng khoanh vùng nhanh – chẩn đoán chính xác. Kỹ thuật viên tiến hành đo tín hiệu encoder, kiểm tra xung phản hồi, đánh giá toàn bộ hệ thống dây cáp và jack kết nối, sau đó phân tích chuyên sâu bo mạch điều khiển để xác định đúng vị trí hư hỏng. Với các lỗi phần cứng, việc sửa chữa được thực hiện chi tiết đến từng linh kiện nhằm đảm bảo phục hồi đúng chức năng ban đầu.
Với kinh nghiệm nhiều năm sửa servo GSK GS3000, IGBT đã xử lý thành công nhiều ca lỗi Err-12 phức tạp tại các khu công nghiệp Bắc Ninh, kể cả thiết bị đã qua nhiều đơn vị sửa chữa nhưng vẫn lỗi lặp lại. Sau sửa chữa, servo được test không tải, test tải bằng hệ thống giả lập và kiểm tra đầy đủ thông số trước khi bàn giao.

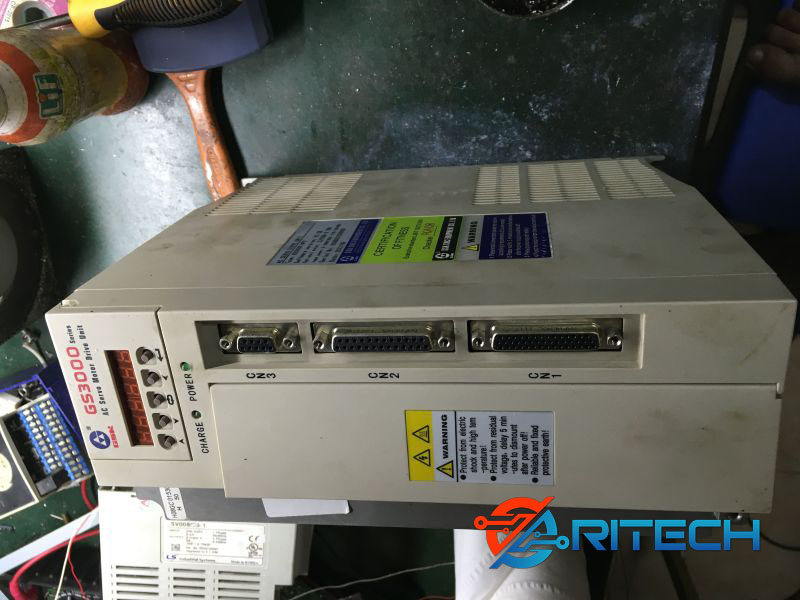

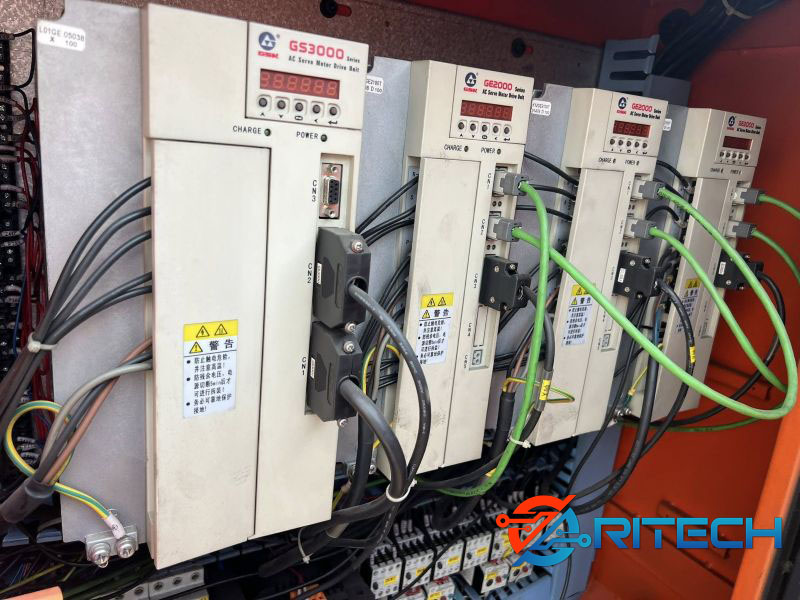

Tổng quan servo GSK GS3000 trong hệ thống máy CNC
Servo GSK GS3000 là dòng servo được sử dụng rộng rãi trong các hệ thống máy CNC nhờ khả năng điều khiển chính xác vị trí, tốc độ và mô-men của các trục chuyển động. Trong cấu trúc tổng thể của máy CNC, servo đóng vai trò là bộ phận chấp hành trung tâm, nhận tín hiệu điều khiển từ bộ CNC và chuyển đổi thành chuyển động cơ học chính xác, đảm bảo dao cắt di chuyển đúng quỹ đạo đã lập trình.
Hệ thống servo GS3000 thường được tích hợp trên các máy tiện, phay và các dây chuyền gia công tự động, nơi yêu cầu độ ổn định và độ chính xác cao trong thời gian vận hành dài. Với cơ chế điều khiển vòng kín sử dụng encoder phản hồi, servo có khả năng tự động điều chỉnh sai lệch giữa lệnh và thực tế, giúp duy trì độ chính xác ngay cả khi tải thay đổi hoặc làm việc ở tốc độ cao.
Trong môi trường sản xuất công nghiệp như tại Bắc Ninh, nơi các nhà máy CNC hoạt động liên tục với cường độ cao, servo GS3000 không chỉ phải đảm bảo hiệu suất mà còn cần độ tin cậy lâu dài. Tuy nhiên, do ảnh hưởng của tải nặng, nhiệt độ, bụi và nhiễu điện, hệ thống vẫn có thể phát sinh lỗi nếu không được kiểm tra và bảo trì đúng cách.
Vai trò của servo trong điều khiển chuyển động và độ chính xác gia công
Trong máy CNC, servo không chỉ đơn thuần tạo ra chuyển động mà còn quyết định trực tiếp đến chất lượng gia công. Mỗi chuyển động của trục máy đều phụ thuộc vào khả năng phản hồi và điều chỉnh của servo, vì vậy nếu servo hoạt động không ổn định, sai số gia công sẽ xuất hiện ngay lập tức.
Về nguyên lý, servo hoạt động theo cơ chế điều khiển vòng kín, trong đó bộ CNC gửi lệnh về vị trí hoặc tốc độ, driver servo sẽ xử lý và cấp dòng cho motor hoạt động tương ứng. Encoder liên tục gửi tín hiệu phản hồi về vị trí thực tế, giúp hệ thống so sánh và điều chỉnh sai lệch theo thời gian thực. Chính cơ chế này giúp servo đạt độ chính xác cao và phản ứng nhanh với các thay đổi trong quá trình gia công.
Ngoài ra, servo còn đóng vai trò quan trọng trong việc duy trì độ mượt chuyển động, giảm rung giật khi tăng giảm tốc và đảm bảo khả năng bám sát quỹ đạo nội suy. Điều này đặc biệt quan trọng đối với các chi tiết yêu cầu độ chính xác cao hoặc bề mặt hoàn thiện tốt.
Lỗi Err-12 trên servo GSK GS3000 là gì?
Lỗi Err-12 trên servo GSK GS3000 là một mã lỗi liên quan trực tiếp đến hệ thống phản hồi vị trí (encoder), cho thấy driver không nhận được tín hiệu phản hồi chính xác từ motor hoặc tín hiệu bị gián đoạn trong quá trình truyền. Đây là một trong những lỗi quan trọng vì nó ảnh hưởng trực tiếp đến khả năng điều khiển vòng kín của servo.
Trong điều kiện hoạt động bình thường, encoder sẽ liên tục gửi tín hiệu về vị trí và tốc độ của motor để driver so sánh với lệnh điều khiển từ CNC. Khi xuất hiện lỗi Err-12, quá trình phản hồi này bị sai lệch hoặc mất hoàn toàn, khiến hệ thống không thể xác định chính xác vị trí trục. Để đảm bảo an toàn, driver sẽ lập tức dừng hoạt động và báo lỗi.
Về bản chất, Err-12 không chỉ đơn thuần là lỗi “encoder hỏng” mà có thể xuất phát từ nhiều nguyên nhân khác nhau trong chuỗi phản hồi, bao gồm đứt cáp encoder, nhiễu tín hiệu, tiếp xúc kém, lỗi mạch xử lý tín hiệu trong driver hoặc bản thân encoder bị suy hao. Trong một số trường hợp, lỗi còn liên quan đến việc sai lệch tham số hoặc mất đồng bộ giữa driver và motor.
Trên thực tế vận hành máy CNC, lỗi này thường xuất hiện kèm theo các hiện tượng như trục rung giật trước khi dừng, sai vị trí, báo lỗi ngắt quãng hoặc máy dừng đột ngột trong quá trình gia công. Khi lỗi đã xuất hiện, servo sẽ không thể hoạt động lại cho đến khi nguyên nhân được xử lý triệt để.

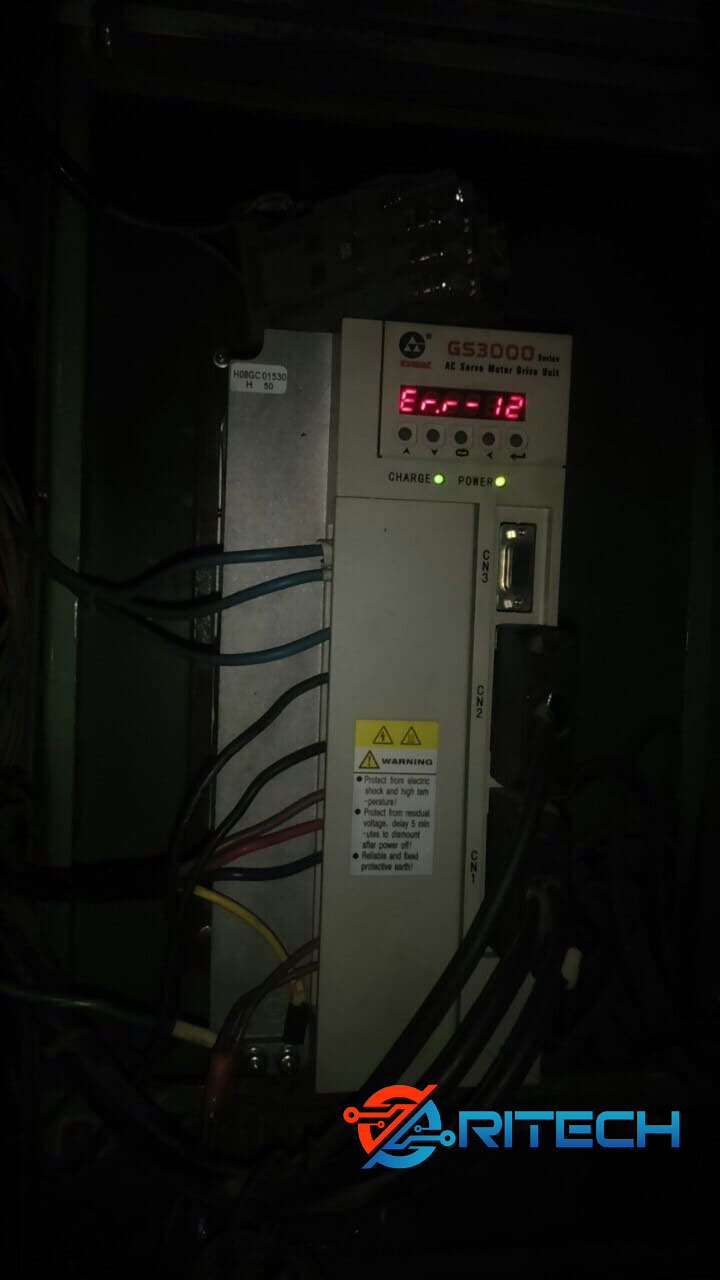

Biểu hiện thực tế khi servo báo lỗi Err-12 trên máy CNC
Khi servo GSK GS3000 xuất hiện lỗi Err-12, máy CNC thường không dừng ngay lập tức ở lần đầu mà sẽ có những dấu hiệu bất thường trước đó, phản ánh sự mất ổn định của hệ thống phản hồi encoder. Việc nhận biết sớm các biểu hiện này giúp khoanh vùng nhanh nguyên nhân và tránh hư hỏng lan rộng.
Trong quá trình vận hành, một trong những biểu hiện rõ ràng nhất là trục chạy không mượt, xuất hiện rung giật hoặc dao động nhẹ khi thay đổi tốc độ, đặc biệt ở các đoạn nội suy hoặc khi tăng giảm tốc nhanh. Đây là dấu hiệu cho thấy tín hiệu phản hồi vị trí đang bị sai lệch hoặc không ổn định, khiến hệ điều khiển phải liên tục bù sai số.
Ngoài ra, hệ thống có thể xuất hiện tình trạng sai vị trí hoặc mất đồng bộ giữa các trục, dẫn đến sản phẩm gia công bị lệch kích thước hoặc phải thực hiện homing lại nhiều lần. Trong một số trường hợp, sai số không xuất hiện ngay mà tăng dần theo thời gian chạy, gây khó phát hiện nếu không kiểm tra kỹ.
Một biểu hiện khác là máy đang chạy thì dừng đột ngột và báo lỗi Err-12, đặc biệt khi làm việc ở tốc độ cao hoặc tải lớn. Trước khi dừng, có thể xuất hiện hiện tượng trục giật mạnh hoặc phản ứng bất thường do hệ thống mất tín hiệu phản hồi trong thời gian ngắn.
Trong các trường hợp nhẹ hơn, lỗi có thể xuất hiện theo dạng chập chờn, tức là máy vẫn chạy nhưng thỉnh thoảng báo lỗi rồi tự mất, sau đó tiếp tục hoạt động. Đây là dạng lỗi nguy hiểm vì thường liên quan đến tiếp xúc kém, nhiễu tín hiệu hoặc cáp encoder bị đứt ngầm, nếu không xử lý sớm có thể dẫn đến dừng máy hoàn toàn.
Ngoài ra, trên màn hình CNC hoặc driver có thể hiển thị trạng thái liên quan đến mất tín hiệu phản hồi, không đồng bộ encoder hoặc lỗi vị trí, đi kèm với việc trục không thể hoạt động trở lại cho đến khi reset hệ thống.
Phân tích nguyên nhân gây lỗi Err-12 theo góc độ hệ thống
Lỗi Err-12 trên servo GSK GS3000 không nên hiểu đơn giản là “hỏng encoder”, mà cần nhìn dưới góc độ toàn bộ chuỗi phản hồi vị trí của hệ servo, bao gồm encoder – cáp tín hiệu – mạch xử lý trong driver – điều kiện môi trường và cả yếu tố cơ khí. Khi một mắt xích trong chuỗi này mất ổn định, hệ thống sẽ mất khả năng xác định vị trí chính xác và kích hoạt lỗi.
Trước hết là nhóm nguyên nhân từ encoder và motor. Encoder có thể bị suy hao theo thời gian, sai lệch xung, mất pha hoặc hỏng cảm biến bên trong. Trong môi trường CNC có rung động và nhiệt độ cao, encoder rất dễ bị ảnh hưởng, dẫn đến tín hiệu phản hồi không còn chính xác dù motor vẫn quay bình thường.
Tiếp theo là cáp encoder và kết nối tín hiệu, đây là nguyên nhân phổ biến nhưng thường bị bỏ qua. Dây tín hiệu có thể bị đứt ngầm, gãy lõi do rung, hoặc bị nhiễu khi đi gần dây công suất. Ngoài ra, các giắc kết nối bị lỏng, oxy hóa hoặc tiếp xúc kém cũng làm tín hiệu bị gián đoạn, gây ra lỗi Err-12 theo dạng chập chờn hoặc đột ngột.
Một nhóm nguyên nhân quan trọng khác là mạch xử lý tín hiệu trong driver servo. Các linh kiện như IC đọc encoder, mạch lọc tín hiệu hoặc opto cách ly nếu bị suy hao sẽ làm sai lệch dữ liệu phản hồi trước khi đưa vào bộ điều khiển. Trong trường hợp này, dù encoder và cáp vẫn tốt, hệ thống vẫn có thể báo lỗi do tín hiệu bị “biến dạng” bên trong driver.
Ngoài ra, không thể bỏ qua yếu tố nhiễu điện từ và nguồn cấp. Trong môi trường công nghiệp, nhiễu từ biến tần, contactor hoặc thiết bị công suất lớn có thể ảnh hưởng trực tiếp đến tín hiệu encoder nếu hệ thống chống nhiễu không tốt. Điện áp nguồn không ổn định cũng có thể làm mạch xử lý tín hiệu hoạt động sai lệch.
Cuối cùng là ảnh hưởng từ cơ khí và tải vận hành. Khi trục máy bị kẹt, tải quá nặng hoặc có rung động bất thường, tín hiệu phản hồi có thể không khớp với lệnh điều khiển, dẫn đến hệ thống nhận định sai và kích hoạt lỗi. Đây là trường hợp lỗi không xuất phát từ điện tử nhưng vẫn gây ra Err-12.
👉 Nhìn tổng thể, Err-12 là lỗi mang tính hệ thống, có thể phát sinh từ nhiều nguyên nhân kết hợp. Việc phân tích theo từng tầng từ phản hồi – truyền tín hiệu – xử lý – môi trường – cơ khí giúp khoanh vùng chính xác và xử lý triệt để, tránh tình trạng sửa chữa nhiều lần nhưng lỗi vẫn tái diễn.
Ảnh hưởng của lỗi Err-12 đến vận hành và chất lượng gia công
Lỗi Err-12 trên servo GSK GS3000 tác động trực tiếp đến khả năng điều khiển vòng kín, vì hệ thống không còn nhận được tín hiệu phản hồi vị trí chính xác từ encoder. Khi mất hoặc sai lệch phản hồi, driver không thể so sánh giữa lệnh và thực tế, dẫn đến việc điều khiển trục trở nên mất ổn định hoặc bị dừng hoàn toàn để đảm bảo an toàn.
Trong vận hành thực tế, ảnh hưởng rõ rệt nhất là máy CNC bị gián đoạn hoặc dừng đột ngột trong quá trình gia công. Điều này không chỉ làm mất thời gian sản xuất mà còn gây hỏng chi tiết đang gia công dở, đặc biệt với các chi tiết yêu cầu độ chính xác cao hoặc gia công liên tục nhiều bước.
Về mặt chất lượng, lỗi Err-12 gây ra sai số vị trí và mất độ chính xác gia công. Trục có thể không bám đúng quỹ đạo, dẫn đến kích thước sai lệch, bề mặt gia công không đạt yêu cầu hoặc xuất hiện vết rung, sọc trên sản phẩm. Trong nhiều trường hợp, sai số không cố định mà thay đổi theo thời gian, khiến việc kiểm soát chất lượng trở nên khó khăn hơn.
Ngoài ra, hệ thống còn có thể xuất hiện hiện tượng rung giật, dao động hoặc phản ứng không ổn định khi thay đổi tốc độ, do driver liên tục cố gắng bù sai lệch nhưng không nhận được tín hiệu phản hồi chính xác. Điều này không chỉ ảnh hưởng đến chất lượng bề mặt mà còn làm tăng tải cơ khí, gây hao mòn nhanh các bộ phận truyền động.
Một ảnh hưởng khác là giảm độ tin cậy của toàn bộ hệ thống CNC. Khi lỗi xảy ra theo dạng chập chờn, máy có thể hoạt động lúc được lúc không, gây khó khăn cho vận hành và dễ dẫn đến quyết định sai trong sản xuất. Nếu không xử lý triệt để, lỗi có thể tiến triển nặng hơn, gây hư hỏng lan sang driver hoặc motor.
Quy trình kiểm tra khi servo GSK GS3000 báo lỗi Err-12 của kỹ thuật viên IGBT
Khi servo GSK GS3000 xuất hiện lỗi Err-12, kỹ thuật viên của IGBT triển khai kiểm tra theo hướng từ tổng thể đến chi tiết, từ ngoài vào trong, nhằm xác định chính xác điểm lỗi trong chuỗi phản hồi encoder mà không làm gián đoạn hệ thống không cần thiết. Quy trình này được chuẩn hóa để vừa xử lý nhanh tại hiện trường, vừa đảm bảo độ chính xác trong chẩn đoán.
Trước hết, kỹ thuật viên tiến hành kiểm tra hiện trạng vận hành thực tế của máy CNC, ghi nhận thời điểm phát sinh lỗi, tần suất lặp lại và các biểu hiện đi kèm như rung giật, sai vị trí hay dừng đột ngột. Đây là bước quan trọng để định hướng ban đầu, vì lỗi Err-12 thường có tính chất chập chờn và phụ thuộc điều kiện tải.
Tiếp theo là kiểm tra hệ thống kết nối encoder, bao gồm cáp tín hiệu, đầu giắc và đường đi dây trong tủ điện. Kỹ thuật viên sẽ đo kiểm trực tiếp tín hiệu, kiểm tra hiện tượng đứt ngầm, nhiễu hoặc tiếp xúc kém – những nguyên nhân phổ biến nhưng dễ bị bỏ sót nếu chỉ kiểm tra bằng mắt thường.
Sau đó, quá trình chuyển sang đánh giá encoder và motor servo, kiểm tra khả năng phản hồi tín hiệu, độ ổn định khi quay và sự đồng bộ giữa tín hiệu và chuyển động thực tế. Nếu cần thiết, kỹ thuật viên sẽ so sánh với thiết bị chuẩn để xác định mức độ sai lệch.
Song song với đó là kiểm tra mạch xử lý tín hiệu trong driver, bao gồm các khối đọc encoder, lọc tín hiệu và giao tiếp với bộ điều khiển CNC. Mục tiêu là phát hiện các trường hợp tín hiệu bị sai lệch do lỗi nội bộ driver chứ không phải từ bên ngoài.
Một bước quan trọng khác là đánh giá ảnh hưởng của môi trường và nhiễu điện, kiểm tra cách đi dây, khoảng cách với dây công suất và tình trạng tiếp địa. Đây là yếu tố thường gây lỗi gián đoạn tín hiệu trong môi trường công nghiệp có nhiều thiết bị điện công suất lớn.
Cuối cùng, kỹ thuật viên tiến hành chạy thử và kiểm chứng lại hệ thống sau khi khoanh vùng lỗi, đảm bảo tín hiệu phản hồi ổn định trong cả điều kiện không tải và có tải. Chỉ khi hệ thống hoạt động ổn định liên tục, lỗi không còn lặp lại thì mới xác nhận hoàn tất quá trình kiểm tra.
👉 Quy trình kiểm tra của IGBT không chỉ nhằm tìm ra lỗi Err-12 mà còn đảm bảo loại bỏ triệt để nguyên nhân gốc, giúp hệ thống servo hoạt động ổn định và tránh tái phát trong quá trình vận hành CNC.
Khoanh vùng lỗi: encoder – tín hiệu phản hồi – driver – cơ khí tải
Đối với lỗi Err-12 trên servo GSK GS3000, việc khoanh vùng chính xác không thể dựa vào một dấu hiệu đơn lẻ mà cần tiếp cận theo chuỗi phản hồi hoàn chỉnh của hệ servo, bao gồm encoder → đường truyền tín hiệu → mạch xử lý trong driver → điều kiện cơ khí tải. Kỹ thuật viên của IGBT triển khai theo hướng tách từng khối chức năng để xác định đúng điểm phát sinh lỗi.
Trước hết là encoder, nguồn gốc trực tiếp của tín hiệu phản hồi vị trí. Nếu encoder suy hao, mất xung hoặc sai lệch tín hiệu, hệ thống sẽ không thể xác định vị trí thực tế của trục. Lỗi ở đây thường biểu hiện rõ khi chạy ở tốc độ cao hoặc khi thay đổi tải đột ngột, do encoder không còn đảm bảo độ chính xác liên tục.
Tiếp theo là tín hiệu phản hồi và đường truyền, bao gồm cáp encoder, đầu nối và môi trường truyền tín hiệu. Đây là khu vực rất dễ phát sinh lỗi do đứt ngầm, nhiễu điện từ hoặc tiếp xúc kém. Khi tín hiệu bị gián đoạn dù chỉ trong thời gian ngắn, driver cũng có thể nhận định sai và kích hoạt lỗi Err-12.
Sau đó là driver servo, nơi tiếp nhận và xử lý toàn bộ tín hiệu phản hồi. Nếu mạch đọc encoder, mạch lọc hoặc khối xử lý tín hiệu bên trong driver bị lỗi, tín hiệu đầu vào dù đúng vẫn có thể bị sai lệch trước khi đưa vào điều khiển. Trường hợp này thường khó phát hiện nếu không có thiết bị đo kiểm chuyên sâu.
Cuối cùng là yếu tố cơ khí tải, bao gồm tình trạng trục, bạc đạn, vitme và tải làm việc. Khi hệ cơ khí bị kẹt, rung hoặc tải quá nặng, chuyển động thực tế có thể không khớp với tín hiệu điều khiển, khiến hệ thống nhận định sai lệch và báo lỗi. Đây là nguyên nhân gián tiếp nhưng khá phổ biến trong môi trường sản xuất.
Việc khoanh vùng theo từng nhóm encoder – tín hiệu – driver – cơ khí giúp loại trừ dần các khả năng và xác định chính xác nguyên nhân gốc của lỗi Err-12, từ đó đưa ra phương án xử lý đúng hướng, tránh sửa chữa lan man và giảm tối đa thời gian dừng máy.
- Kiểm tra hệ thống encoder và tín hiệu phản hồi vị trí: Đây là bước kiểm tra nền tảng vì encoder chính là nguồn cung cấp toàn bộ dữ liệu vị trí và tốc độ cho hệ servo. Kỹ thuật viên của IGBT sẽ không chỉ dừng ở việc “có tín hiệu hay không” mà đánh giá độ ổn định và tính liên tục của tín hiệu trong suốt quá trình vận hành. Việc đo kiểm thường được thực hiện khi motor quay ở nhiều dải tốc độ khác nhau để phát hiện các lỗi chỉ xuất hiện khi tải thay đổi hoặc khi tốc độ cao. Song song với encoder, toàn bộ cáp tín hiệu và hệ thống kết nối cũng được kiểm tra kỹ lưỡng, vì thực tế phần lớn lỗi Err-12 đến từ dây bị đứt ngầm, nhiễu điện hoặc tiếp xúc kém. Các lỗi này rất khó phát hiện nếu chỉ quan sát bên ngoài mà cần đo kiểm trực tiếp trong điều kiện máy đang hoạt động. Nếu tín hiệu phản hồi bị gián đoạn dù chỉ trong thời gian rất ngắn, driver cũng có thể xác định sai vị trí và báo lỗi ngay lập tức.
- Đánh giá mạch điều khiển và khả năng xử lý tín hiệu servo: Sau khi নিশ্চিত tín hiệu từ encoder là hợp lệ, bước tiếp theo là đánh giá khả năng tiếp nhận và xử lý tín hiệu bên trong driver. Đây là khâu trung gian nhưng lại quyết định toàn bộ độ chính xác của hệ thống, vì tín hiệu phản hồi phải được xử lý đúng trước khi đưa vào thuật toán điều khiển vòng kín. Kỹ thuật viên sẽ kiểm tra các khối như mạch đọc encoder, mạch lọc nhiễu, IC xử lý tín hiệu và đường giao tiếp nội bộ, nhằm নিশ্চিত tín hiệu không bị sai lệch hoặc “biến dạng” trong quá trình xử lý. Trong thực tế có nhiều trường hợp encoder và dây hoàn toàn bình thường nhưng driver xử lý sai, khiến hệ thống vẫn báo lỗi Err-12. Ngoài ra, các yếu tố như nguồn nuôi mạch điều khiển không ổn định hoặc linh kiện suy hao cũng có thể làm tín hiệu bị sai lệch theo thời gian.
- Kiểm tra tải cơ khí và tình trạng hoạt động của motor: Bước cuối cùng nhưng không thể bỏ qua là đánh giá chuyển động thực tế của hệ cơ khí, vì tín hiệu phản hồi chỉ chính xác khi motor quay đúng theo lệnh điều khiển. Nếu hệ cơ khí có vấn đề, toàn bộ chuỗi điều khiển sẽ bị ảnh hưởng dù phần điện vẫn hoạt động bình thường. Kỹ thuật viên sẽ kiểm tra độ trơn của trục, tình trạng vitme, bạc đạn, khớp nối và tải vận hành, nhằm phát hiện các hiện tượng như kẹt, rung, lệch tâm hoặc ma sát lớn. Khi tải cơ khí bất thường, motor có thể quay không đều hoặc bị trễ so với lệnh, dẫn đến sai lệch giữa vị trí thực và vị trí điều khiển, từ đó kích hoạt lỗi Err-12. Ngoài ra, các trường hợp motor bị suy hao lực, nóng bất thường hoặc hoạt động không ổn định cũng cần được đánh giá để loại trừ nguyên nhân từ phần cơ điện.
👉 Ba nội dung kiểm tra này luôn phải thực hiện liên kết và đối chiếu lẫn nhau, vì lỗi Err-12 không xuất phát từ một điểm riêng lẻ mà là kết quả của sai lệch trong toàn bộ chuỗi phản hồi. Chỉ khi kiểm tra đầy đủ từ encoder → xử lý tín hiệu → chuyển động cơ khí, kỹ thuật viên mới có thể xác định đúng nguyên nhân gốc và xử lý triệt để, đảm bảo servo hoạt động ổn định lâu dài.
Giải pháp xử lý lỗi Err-12 trên servo GSK GS3000
Để xử lý triệt để lỗi Err-12 trên servo GSK GS3000, kỹ thuật viên của IGBT không đi theo hướng thay thế đơn lẻ mà triển khai giải pháp tổng thể theo chuỗi phản hồi, đảm bảo loại bỏ tận gốc nguyên nhân gây sai lệch tín hiệu. Vì đây là lỗi liên quan trực tiếp đến encoder và tín hiệu phản hồi, nên mọi can thiệp đều phải dựa trên kết quả kiểm tra thực tế, tránh sửa “mò” gây tốn chi phí và tái lỗi.
Trước hết là xử lý hệ thống encoder và đường truyền tín hiệu. Nếu phát hiện encoder suy hao hoặc mất tín hiệu, cần thay thế hoặc phục hồi đúng chủng loại để đảm bảo độ chính xác. Trong trường hợp lỗi đến từ cáp hoặc giắc nối, việc xử lý bao gồm thay dây, làm lại đầu nối, chống nhiễu và tối ưu lại đường đi dây để tránh ảnh hưởng từ nguồn công suất. Đây là nhóm nguyên nhân phổ biến nhất và cũng là bước xử lý mang lại hiệu quả nhanh nhất.
Tiếp theo là khắc phục lỗi trong mạch điều khiển của driver. Khi tín hiệu encoder đầu vào đúng nhưng vẫn báo lỗi, cần kiểm tra và sửa chữa các khối đọc encoder, mạch lọc và IC xử lý tín hiệu. Việc này đòi hỏi kỹ thuật chuyên sâu vì lỗi thường nằm ở mức linh kiện hoặc suy hao tín hiệu nội bộ. Đồng thời, cần kiểm tra nguồn nuôi mạch điều khiển để đảm bảo hệ thống xử lý hoạt động ổn định.
Song song với đó là xử lý các yếu tố nhiễu và điều kiện môi trường, bao gồm tiếp địa, chống nhiễu tín hiệu và tách biệt dây encoder khỏi dây công suất. Trong môi trường nhà máy, nhiễu điện từ là nguyên nhân gây lỗi chập chờn rất phổ biến, nếu không xử lý triệt để thì lỗi có thể tái diễn dù đã thay linh kiện.
Một phần quan trọng không thể bỏ qua là kiểm tra và xử lý hệ cơ khí tải. Nếu trục bị kẹt, rung hoặc tải quá nặng, cần xử lý cơ khí trước khi đưa servo vào hoạt động lại. Việc chỉ sửa phần điện mà bỏ qua cơ khí sẽ khiến lỗi tiếp tục xuất hiện do sai lệch giữa chuyển động thực tế và tín hiệu phản hồi.
Sau khi hoàn tất các bước xử lý, kỹ thuật viên tiến hành cân chỉnh lại tham số và đồng bộ hệ thống servo, đảm bảo tín hiệu phản hồi và lệnh điều khiển khớp chính xác. Cuối cùng là chạy thử tải thực tế trong nhiều điều kiện khác nhau để kiểm chứng độ ổn định trước khi bàn giao.

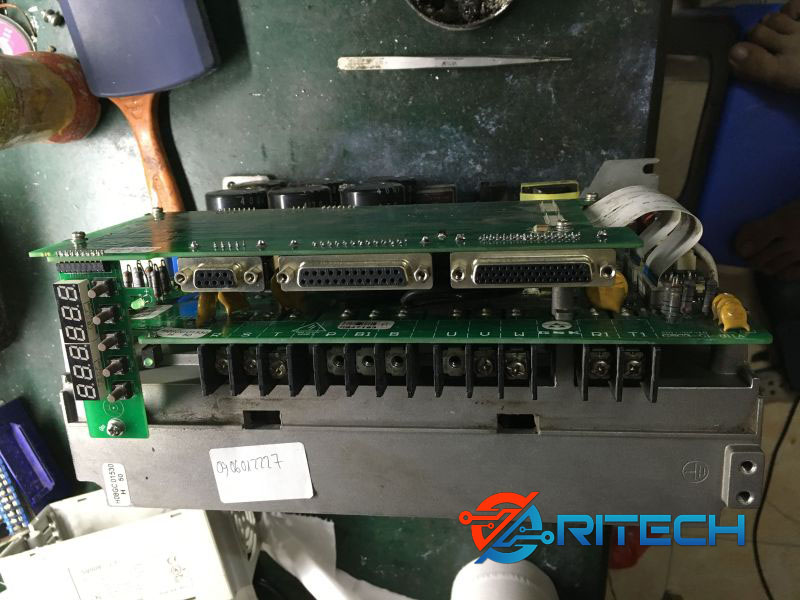

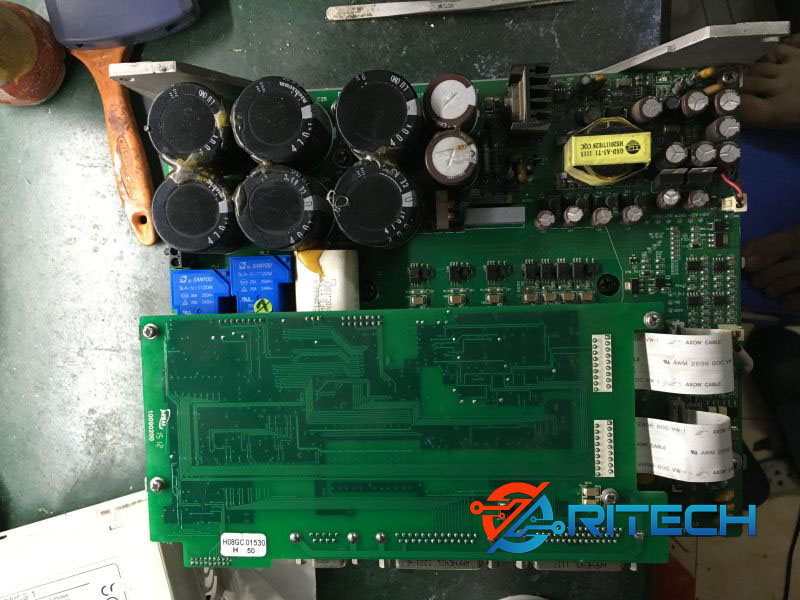

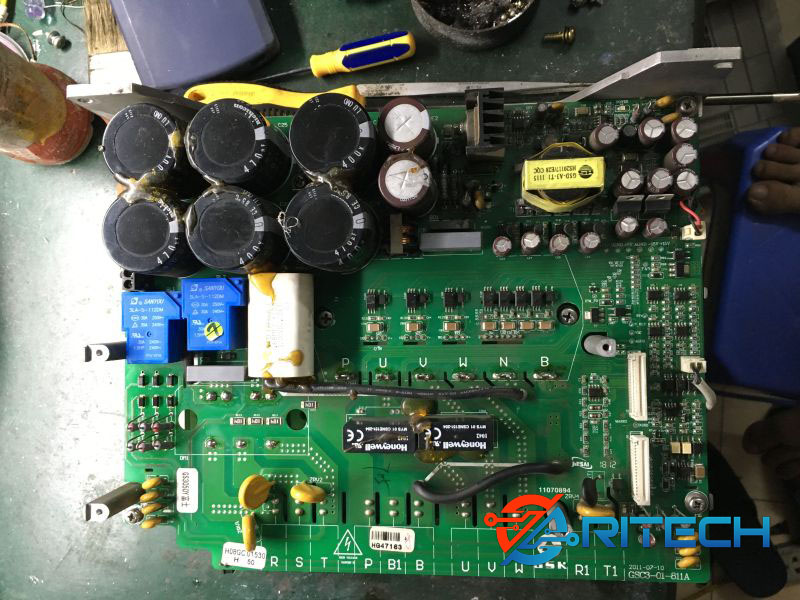

Sửa chữa mạch điều khiển và phục hồi tín hiệu encoder theo quy trình kỹ thuật chuyên sâu của IGBT
Trong quá trình xử lý lỗi Err-12 trên servo GSK GS3000, việc sửa chữa mạch điều khiển và phục hồi tín hiệu encoder không được thực hiện theo kiểu thay thế thử mà phải đi theo quy trình kỹ thuật chuyên sâu, kiểm soát chặt từng lớp tín hiệu. Kỹ thuật viên IGBT tiếp cận từ bên trong driver ra đến encoder và đường truyền, nhằm đảm bảo tín hiệu phản hồi sau sửa chữa đạt độ chính xác và ổn định như ban đầu.
Trước tiên, toàn bộ mạch điều khiển trong driver được kiểm tra chi tiết theo từng khối chức năng. Kỹ thuật viên không chỉ đo kiểm điện áp mà còn phân tích tín hiệu động để phát hiện các hiện tượng như méo xung, mất xung hoặc sai lệch pha. Các linh kiện quan trọng như IC đọc encoder, mạch lọc và opto cách ly được đánh giá kỹ về độ ổn định, nếu có dấu hiệu suy hao sẽ được thay thế đúng chuẩn. Đồng thời, các điểm hàn, đường mạch và nguồn nuôi cũng được xử lý lại để loại bỏ hoàn toàn nguy cơ lỗi do tiếp xúc kém hoặc nhiễu nội bộ.
Sau khi đảm bảo mạch xử lý hoạt động chính xác, kỹ thuật viên tiến hành phục hồi tín hiệu encoder từ motor. Quá trình này không chỉ kiểm tra encoder có hoạt động hay không mà còn đánh giá chất lượng tín hiệu trong suốt dải tốc độ vận hành. Nếu phát hiện tín hiệu không ổn định, việc xử lý có thể bao gồm hiệu chỉnh hoặc thay thế encoder phù hợp, đảm bảo độ đồng bộ giữa motor và driver.
Xử lý nhiễu tín hiệu, đứt cáp và sai lệch phản hồi – đảm bảo tín hiệu ổn định tuyệt đối
Một trong những nguyên nhân phổ biến gây lỗi Err-12 là tín hiệu phản hồi bị gián đoạn hoặc nhiễu trên đường truyền. Vì vậy, kỹ thuật viên IGBT triển khai kiểm tra toàn bộ hệ thống cáp encoder và môi trường truyền tín hiệu thay vì chỉ tập trung vào thiết bị.
Toàn bộ dây encoder được đo kiểm liên tục để phát hiện các lỗi đứt ngầm, gãy lõi hoặc suy hao tín hiệu. Các đầu giắc được tháo kiểm tra, vệ sinh và xử lý lại để đảm bảo tiếp xúc chắc chắn, không còn hiện tượng chập chờn. Trong trường hợp cần thiết, cáp sẽ được thay mới hoàn toàn để loại bỏ triệt để nguyên nhân.
Bên cạnh đó, hệ thống dây tín hiệu được bố trí lại theo tiêu chuẩn chống nhiễu, tách biệt khỏi dây công suất và kiểm tra lại hệ thống tiếp địa. Đây là bước rất quan trọng vì trong môi trường CNC, nhiễu điện từ có thể làm tín hiệu encoder sai lệch dù thiết bị hoàn toàn bình thường.
Sau khi hoàn tất, kỹ thuật viên tiến hành kiểm chứng tín hiệu trong điều kiện vận hành thực tế, theo dõi liên tục trong nhiều chế độ tải và tốc độ để নিশ্চিত tín hiệu phản hồi luôn ổn định, không còn mất xung hoặc sai lệch.
👉 Chính cách làm bài bản, đi sâu vào bản chất tín hiệu và kiểm chứng trong điều kiện thực tế giúp IGBT không chỉ sửa hết lỗi Err-12 mà còn đảm bảo hệ servo hoạt động ổn định lâu dài, tạo được sự tin tưởng về tay nghề và chất lượng dịch vụ.
Cân chỉnh tham số và đồng bộ lại hệ thống servo sau sửa chữa
Sau khi hoàn tất các bước sửa chữa phần cứng, việc cân chỉnh tham số là bước quyết định để đưa servo GSK GS3000 trở về trạng thái làm việc tối ưu. Kỹ thuật viên của IGBT không thiết lập tham số theo kiểu mặc định mà tiến hành hiệu chỉnh dựa trên thực tế vận hành của từng máy, đảm bảo sự đồng bộ giữa driver, motor và hệ CNC.
Quá trình này bao gồm việc kiểm tra và điều chỉnh các tham số liên quan đến vòng điều khiển như gain vị trí, gain tốc độ, thời gian đáp ứng và độ bù sai lệch, nhằm đảm bảo servo phản hồi nhanh nhưng vẫn ổn định, không rung giật. Đồng thời, các tham số liên quan đến encoder, tỉ số truyền và giới hạn tải cũng được kiểm tra lại để নিশ্চিত không có sai lệch sau quá trình sửa chữa.
Một điểm quan trọng là đồng bộ lại toàn bộ hệ trục, đặc biệt với các máy nhiều trục cần độ chính xác cao. Kỹ thuật viên sẽ kiểm tra sự phối hợp giữa các trục khi nội suy, đảm bảo chuyển động mượt, không lệch pha và giữ đúng quỹ đạo gia công. Nếu không thực hiện bước này, dù servo đã sửa xong vẫn có thể xảy ra sai số trong quá trình làm việc thực tế.
Chạy thử tải thực tế và kiểm tra độ ổn định trên máy CNC
Sau khi cân chỉnh tham số, hệ thống sẽ được đưa vào chạy thử trực tiếp trên máy CNC trong điều kiện có tải, đây là bước kiểm chứng cuối cùng trước khi bàn giao. Kỹ thuật viên không chỉ kiểm tra việc hết lỗi mà đánh giá toàn diện khả năng vận hành của servo trong môi trường làm việc thực tế.
Quá trình chạy thử bắt đầu từ không tải để kiểm tra khả năng khởi động, trạng thái ready và phản hồi cơ bản, sau đó chuyển sang chạy có tải với nhiều chế độ khác nhau như tăng giảm tốc, đảo chiều và gia công liên tục. Trong suốt quá trình này, các yếu tố như độ mượt chuyển động, độ ổn định dòng tải, nhiệt độ driver và motor, cũng như tín hiệu phản hồi encoder đều được theo dõi chặt chẽ.
Ngoài ra, hệ thống còn được kiểm tra khả năng làm việc liên tục trong thời gian dài để নিশ্চিত không phát sinh lỗi chập chờn hoặc tái lỗi. Nếu xuất hiện bất kỳ dấu hiệu bất thường nào, kỹ thuật viên sẽ dừng lại để điều chỉnh lại tham số hoặc kiểm tra bổ sung trước khi tiếp tục.
👉 Việc kết hợp giữa cân chỉnh tham số chính xác và chạy thử tải thực tế giúp đảm bảo servo không chỉ hoạt động trở lại mà còn đạt độ ổn định, độ chính xác và độ tin cậy cao, đáp ứng yêu cầu sản xuất liên tục của máy CNC sau sửa chữa.
Đánh giá độ chính xác, khả năng lặp lại và vận hành ổn định sau chạy thử thực tế
Sau khi hoàn tất quá trình chạy thử tải trên máy CNC, kỹ thuật viên của IGBT tiến hành bước đánh giá cuối cùng nhằm xác nhận chất lượng vận hành thực tế của servo GSK GS3000, đảm bảo hệ thống không chỉ hết lỗi mà còn đạt độ chính xác và độ ổn định cần thiết để đưa vào sản xuất lâu dài.
Từ dữ liệu thu được trong quá trình chạy thử, trước tiên là đánh giá độ chính xác vị trí, thông qua việc kiểm tra khả năng bám lệnh của trục trong các chuyển động nội suy, tăng giảm tốc và thay đổi tải. Một hệ servo đạt yêu cầu phải đảm bảo chuyển động mượt, phản hồi nhanh và không xuất hiện sai lệch giữa lệnh điều khiển và vị trí thực tế, vì đây là yếu tố quyết định trực tiếp đến chất lượng gia công.
Tiếp theo là đánh giá khả năng lặp lại, bằng cách cho máy thực hiện nhiều chu trình giống nhau liên tục trong cùng điều kiện vận hành. Kỹ thuật viên sẽ theo dõi sai số qua từng chu kỳ để নিশ্চিত không có hiện tượng sai lệch tích lũy. Nếu hệ thống ổn định, kết quả gia công phải giữ được độ đồng đều qua nhiều lần chạy, đáp ứng yêu cầu sản xuất hàng loạt.
Bên cạnh đó là đánh giá độ ổn định khi vận hành liên tục, thông qua việc theo dõi hệ thống trong thời gian dài dưới tải thực tế. Các thông số như dòng tải, nhiệt độ driver – motor và tín hiệu phản hồi encoder được kiểm soát chặt chẽ để phát hiện sớm các dấu hiệu bất thường như dao động, trôi tham số hoặc phát sinh lỗi chập chờn.
Chỉ khi hệ servo duy trì được trạng thái ổn định trong toàn bộ quá trình này, không phát sinh lỗi và giữ được độ chính xác theo yêu cầu, kỹ thuật viên mới xác nhận hoàn tất sửa chữa và bàn giao thiết bị.
👉 Bước đánh giá này là cơ sở quan trọng để khẳng định chất lượng dịch vụ của IGBT : không chỉ sửa hết lỗi Err-12 mà còn đảm bảo hệ servo hoạt động ổn định, chính xác và tin cậy trong môi trường sản xuất CNC thực tế.
Ưu điểm của sửa chữa servo so với thay mới hoàn toàn
Khi servo GSK GS3000 gặp sự cố, nhiều người thường nghĩ đến thay mới để “cho chắc”, nhưng thực tế nếu được xử lý đúng kỹ thuật, sửa chữa lại là phương án hiệu quả hơn về chi phí, thời gian và độ ổn định hệ thống. IGBT triển khai sửa chữa theo hướng phục hồi toàn diện, giúp thiết bị vận hành ổn định mà không cần thay thế tốn kém.
Trước hết là tiết kiệm chi phí đáng kể. Một bộ servo mới (driver + motor) có giá thành cao, đặc biệt với các hệ CNC công nghiệp. Trong khi đó, phần lớn lỗi thực tế chỉ nằm ở một số khối như bo nguồn, mạch công suất hoặc mạch điều khiển, nên sửa chữa đúng điểm lỗi sẽ giảm chi phí rất nhiều mà vẫn đảm bảo hiệu năng.
Tiếp theo là giữ nguyên tính tương thích với hệ thống hiện có. Servo đang sử dụng đã được đồng bộ với máy về tham số, cơ khí và điều khiển. Khi thay mới, có thể phát sinh vấn đề không tương thích với CNC, phải cấu hình lại hoặc điều chỉnh sâu, thậm chí gây sai số nếu không đồng bộ chuẩn. Sửa chữa giúp giữ nguyên cấu hình ổn định đã được thiết lập trước đó.
Một lợi thế lớn khác là rút ngắn thời gian dừng máy. Thay mới thường phụ thuộc vào thời gian đặt hàng, chờ linh kiện và lắp đặt, trong khi sửa chữa có thể thực hiện nhanh hơn, đặc biệt khi xử lý trực tiếp tại xưởng. Điều này giúp doanh nghiệp sớm khôi phục sản xuất, giảm thiểu thiệt hại do gián đoạn.
Ngoài ra, quá trình sửa chữa chuyên sâu còn giúp kiểm tra và xử lý toàn bộ các điểm suy hao trong hệ thống, không chỉ khắc phục lỗi hiện tại mà còn phòng ngừa các lỗi tiềm ẩn. Đây là điểm mà thay mới không giải quyết được nếu nguyên nhân gốc nằm ở tín hiệu, nguồn hoặc môi trường vận hành.
Cuối cùng là đảm bảo độ ổn định thực tế sau sửa chữa, vì thiết bị được kiểm tra, hiệu chỉnh và chạy thử trực tiếp trên máy CNC. Khi hoàn tất, servo không chỉ hoạt động lại mà còn đạt trạng thái ổn định phù hợp với điều kiện làm việc thực tế.
Dịch vụ sửa chữa servo GSK GS3000 tại Bắc Ninh – hỗ trợ tận nơi và toàn quốc của IGBT
Với đặc thù sản xuất công nghiệp liên tục tại Bắc Ninh và các khu vực lân cận, khi servo GSK GS3000 gặp lỗi như Err-12, việc cần nhất không chỉ là sửa được mà là xử lý nhanh – đúng lỗi – ổn định lâu dài. IGBT cung cấp dịch vụ sửa chữa theo hướng kỹ thuật chuyên sâu kết hợp hỗ trợ tận nơi, giúp doanh nghiệp khôi phục máy CNC trong thời gian ngắn nhất.
Dịch vụ không giới hạn ở riêng servo mà triển khai đồng bộ trên nhiều hệ truyền động công nghiệp, bao gồm servo, biến tần và các hệ thống điều khiển trên máy ép nhựa, máy CNC và dây chuyền tự động. Điều này đặc biệt quan trọng vì trong thực tế, lỗi không phải lúc nào cũng nằm riêng ở servo mà có thể liên quan đến nguồn, tín hiệu hoặc thiết bị điều khiển khác trong hệ thống.
Tại Bắc Ninh, kỹ thuật viên của IGBT có thể hỗ trợ trực tiếp tại nhà máy, kiểm tra toàn bộ hệ thống ngay trên máy đang vận hành. Việc này giúp xác định chính xác nguyên nhân lỗi trong điều kiện thực tế, tránh tình trạng tháo thiết bị về sửa nhưng không xử lý được lỗi gốc. Đối với các khu vực khác, dịch vụ vẫn được triển khai linh hoạt trên toàn quốc, đảm bảo hỗ trợ nhanh chóng khi khách hàng cần.
Quy trình làm việc được thực hiện theo hướng khoanh vùng – xử lý – kiểm chứng, bao gồm kiểm tra nguồn, tín hiệu, driver, motor, encoder và các yếu tố liên quan. Sau khi sửa chữa, hệ thống sẽ được cân chỉnh tham số và chạy thử tải trực tiếp để নিশ্চিত servo hoạt động ổn định trước khi bàn giao.
Ngoài ra, IGBT còn cung cấp tư vấn kỹ thuật và hỗ trợ sau sửa chữa, giúp khách hàng vận hành thiết bị đúng cách, hạn chế lỗi tái phát và kéo dài tuổi thọ hệ thống.
Cam kết kỹ thuật – bảo hành – hỗ trợ dài hạn sau sửa chữa
Với dịch vụ sửa chữa servo GSK GS3000, IGBT không chỉ dừng lại ở việc khắc phục lỗi mà cam kết mang đến giải pháp vận hành ổn định và bền vững cho toàn bộ hệ thống máy CNC và thiết bị công nghiệp.
Về kỹ thuật, mọi thiết bị sau sửa chữa đều được kiểm tra theo quy trình chặt chẽ từ bo nguồn, mạch công suất, mạch điều khiển đến hệ thống phản hồi encoder, đảm bảo loại bỏ triệt để nguyên nhân gây lỗi chứ không xử lý tạm thời. Trước khi bàn giao, thiết bị bắt buộc phải trải qua quá trình chạy thử tải thực tế trên máy, kiểm chứng khả năng khởi động, độ ổn định và độ chính xác trong điều kiện làm việc liên tục.
Về bảo hành, IGBT áp dụng chính sách rõ ràng cho từng hạng mục sửa chữa, đi kèm với việc theo dõi tình trạng thiết bị sau khi đưa vào vận hành. Nếu phát sinh sự cố liên quan đến phần đã xử lý, kỹ thuật viên sẽ hỗ trợ kiểm tra và khắc phục nhanh chóng, giúp giảm thiểu tối đa thời gian dừng máy.
Bên cạnh đó là hỗ trợ kỹ thuật dài hạn, bao gồm tư vấn vận hành, hướng dẫn kiểm tra định kỳ và hỗ trợ từ xa khi hệ thống có dấu hiệu bất thường. Điều này giúp khách hàng chủ động kiểm soát thiết bị, phát hiện sớm rủi ro và tránh những hư hỏng nghiêm trọng.
Không chỉ tập trung vào sửa chữa, IGBT còn hướng đến đồng hành cùng khách hàng trong suốt quá trình sử dụng thiết bị, từ vận hành đến bảo trì, nhằm đảm bảo hệ thống luôn duy trì trạng thái ổn định, chính xác và tin cậy trong môi trường sản xuất công nghiệp.
👉 Cam kết của IGBT là sửa đúng lỗi – vận hành ổn định – hỗ trợ lâu dài, giúp doanh nghiệp yên tâm sản xuất mà không lo gián đoạn do sự cố thiết bị.
