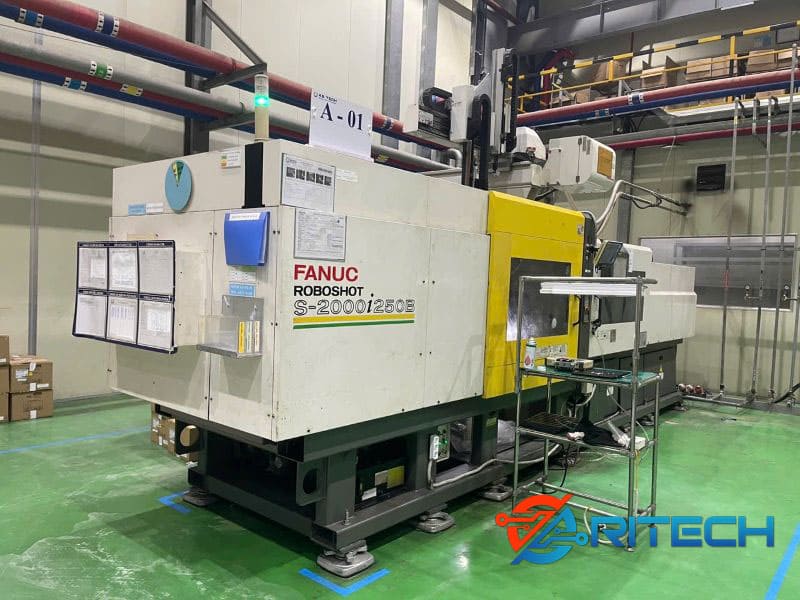

Sửa Amplifier Fanuc A06B-6117-H109#J012 lỗi số 8 cho máy ép nhựa tại Thái Nguyên

Trong tài liệu kỹ thuật sửa chữa phần cứng của Fanuc (Fanuc Alpha i hoặc Beta i Servo Amplifier Maintenance Manual), Lỗi số 8 (Alarm 8) hiển thị trên màn hình LED 7 đoạn của bộ Amplifier A06B-6117-H109#J012 là mã cảnh báo Quá điện áp mạch động lực (High DC Link Voltage / Overvoltage).

Đây là một mã lỗi bảo vệ phần cứng cực kỳ nghiêm trọng, xuất hiện khi hệ thống giám sát phát hiện mức điện áp trên thanh cái dòng một chiều (DC Link) nối giữa bộ nguồn và bộ Servo vượt quá ngưỡng an toàn tuyệt đối (thường là vượt ngưỡng 400V).

Cơ chế kích hoạt lỗi số 8 trên máy công nghiệp

Trong chu kỳ vận hành của máy ép nhựa hoặc máy CNC, lỗi số 8 hầu như luôn xuất hiện ở hai thời điểm: Khi trục máy đang chạy tốc độ cao rồi giảm tốc đột ngột hoặc Khi máy thực hiện các chu kỳ xả tải.

1. Sinh năng lượng phản hồi: Khi động cơ Servo đang quay ở tốc độ cao và nhận lệnh dừng hoặc hãm tốc, theo quán tính, động cơ sẽ biến thành một máy phát điện. Nó đẩy ngược một dòng năng lượng điện áp cao quay trở lại bộ Amplifier qua các pha U, V, W.

2. Tăng áp thanh cái DC Link: Dòng điện dội ngược này nạp thẳng vào dàn tụ lọc nguồn của hệ thống, làm điện áp trên thanh cái dòng một chiều (DC Link) tăng vọt lên rất nhanh.

3. Kích hoạt ngắt khẩn cấp: Bình thường, bộ Amplifier sẽ kích hoạt mạch hãm xả để tiêu tán lượng điện áp thừa này qua điện trở xả hãm (Bleeder Resistor). Tuy nhiên, nếu mạch hãm xả bị lỗi hoặc năng lượng dội về quá lớn vượt khả năng xả của thiết bị, điện áp sẽ vượt ngưỡng an toàn. Mạch logic giám sát của Drive lập tức khóa toàn bộ xung kích van công suất để bảo vệ linh kiện, đồng thời ném lỗi số 8 lên đèn hiển thị.

Các cấp độ hiển thị của lỗi số 8 trên hệ thống

Khi bộ Amplifier A06B-6117-H109#J012 dính lỗi số 8, hệ thống điều khiển sẽ đồng bộ báo động ở các vị trí:

• Trên mặt bộ Servo Amplifier: Đèn hiển thị LED 7 đoạn màu đỏ trên mặt thiết bị nhảy duy nhất số 8.

• Trên màn hình hiển thị trung tâm (Màn hình máy tổng): Máy lập tức dừng chu kỳ, kích hoạt trạng thái ngắt khẩn cấp (Emergency Stop) và xuất hiện các mã lỗi kéo theo hệ thống phổ biến như:

  • SV0440 - Converter: Emergency Stop (Mô-đun nguồn cấp ngắt tổng để ngăn điện áp cao phá hủy lan sang các trục Servo khác chung đường bus).

  • SV0401 - V-Ready Off (Tín hiệu sẵn sàng của trục Servo bị ngắt trục hoàn toàn).

Ý nghĩa kỹ thuật: Hành động bảo vệ bắt buộc

Khi lỗi số 8 xuất hiện, bạn cần hiểu rằng hệ thống điện áp cao của máy đang mất kiểm soát. Việc bo mạch lập tức khóa toàn bộ van công suất và phát lệnh ngắt nguồn là hành động bắt buộc nhằm:

• Ngăn chặn điện áp quá cao phá hủy lớp cách điện bên trong các tụ hóa lọc nguồn (tránh hiện tượng nổ tụ nguồn, chảy dầu).

• Bảo vệ khối bán dẫn công suất (IGBT/Transistor hãm) bên trong không bị đánh thủng do quá áp giữa các cực.

• Đảm bảo an toàn, không để xung điện áp cao dội ngược làm cháy hỏng bo mạch điều khiển CPU trung tâm.

Khuyến nghị từ kỹ sư: Khác với các lỗi quá tải thông thường, lỗi số 8 liên quan đến áp suất điện áp cao tích tụ. Khi máy đã báo lỗi 8, người vận hành tuyệt đối không được cố reset lỗi trên màn hình để chạy tiếp nhiều lần. Nếu mạch xả hãm bên trong đã hỏng hoàn toàn, việc cố tình cấp nguồn ép máy chạy lại sẽ khiến điện áp tích tụ không có đường thoát, chắc chắn dẫn đến hiện tượng chập nổ phá hủy bo mạch lực, làm tăng chi phí sửa chữa lên rất nhiều lần.

Qua kinh nghiệm sửa chữa thực tế các dòng Servo Drive cho máy công nghiệp và máy ép nhựa tại phòng Lab của IGBT , lỗi số 8 (Overvoltage – Quá điện áp mạch động lực) trên bộ Amplifier Fanuc A06B-6117-H109#J012 thường xuất hiện khi máy thực hiện chu kỳ giảm tốc hoặc hãm trục tốc độ cao.

Nguyên nhân gây ra sự cố này được chia thành 2 nhóm chính: Nguyên nhân do hỏng hóc nội tại (Phần cứng bộ Drive) và Nguyên nhân do yếu tố ngoại vi (Điện lưới, Cơ khí, Động cơ).

1. Nhóm nguyên nhân nội tại (Lỗi phần cứng bên trong Amplifier)

Đây là trường hợp bản thân bộ Amplifier bị hỏng các linh kiện chịu trách nhiệm tiêu tán năng lượng hoặc mạch giám sát điện áp bị sai lệch.

• Hỏng Transistor hãm xả tái sinh (Regenerative Transistor): * Khi động cơ giảm tốc, nó biến thành máy phát đẩy điện áp ngược về. Bộ Drive sẽ mở một Transistor công suất để dẫn dòng điện này qua điện trở xả nhằm tiêu tán năng lượng.

  • Nếu Transistor này bị chết đứt chân kích hoặc bị chập cháy, mạch xả sẽ bị hỏng hoàn toàn. Điện áp dội về không có đường thoát sẽ tích tụ lại trên thanh cái DC Link, khiến điện áp tăng vọt quá 400V và kích hoạt lỗi số 8.

• Hỏng hóc mạch điều khiển và lái xung hãm (Brake Drive Circuit):

  • Các linh kiện như IC điều khiển xung, Optocoupler cách ly quang trên đường kích của Transistor hãm bị già hóa, chết hoặc suy giảm trị số.

  • Hệ quả là lệnh xả hãm từ CPU trung tâm phát ra nhưng Transistor không nhận được tín hiệu để mở van xả.

• Sai số mạch dò áp và phân áp (Voltage Detection Circuit):

  • Thực tế điện áp trên thanh cái DC Link vẫn ở mức an toàn (khoảng 300V), nhưng các điện trở phân áp SMD hoặc IC khuếch đại thuật toán (Op-amp) trên bo mạch điều khiển bị lỗi, tăng trị số hoặc bị chập.

  • Mạch này gửi về CPU một mức điện áp giả lập cực đại, đánh lừa bộ vi xử lý rằng hệ thống đang bị quá áp, khiến máy lập tức khóa mạch và báo lỗi số 8 giả.

• Khối tụ nguồn DC Link bị giảm dung lượng (Capacitor Bank Fault):

  • Dàn tụ hóa lọc nguồn đầu vào có nhiệm vụ hấp thụ và làm phẳng các xung điện áp tăng vọt khi động cơ xả tải.

  • Qua nhiều năm vận hành ở nhiệt độ cao, tụ bị khô dầu, phồng hoặc giảm dung lượng (uF), làm mất đi khả năng hấp thụ năng lượng phản hồi, khiến điện áp bus DC Link bị trồi sụt rất mạnh và dễ vượt ngưỡng báo lỗi.

2. Nhóm nguyên nhân ngoại vi (Lỗi do hệ thống máy và điện lưới)

Trường hợp này bộ Amplifier hoàn toàn bình thường, nhưng nó đang làm đúng chức năng bảo vệ khi phát hiện điện áp thực tế ngoài môi trường vượt ngưỡng an toàn.

• Đứt hoặc tăng trở kháng điện trở hãm xả (Bleeder Resistor):

  • Điện trở xả hãm ngoại vi (hoặc nội vi) bị cháy, đứt cuộn dây hoặc các đầu giắc nối bị lỏng, oxy hóa cao. Khi năng lượng dội về, không có tải điện trở để tiêu tán thành nhiệt năng, dẫn đến điện áp bus tăng vọt tức thì.

• Điện lưới đầu vào của nhà xưởng bất ổn định:

  • Điện áp nguồn 3 pha cấp cho nhà xưởng đột ngột tăng vọt (vượt quá 240V AC mỗi pha) do trạm biến áp có vấn đề, hoặc do các máy công nghiệp công suất lớn xung quanh tắt mở đột ngột sinh ra sóng hài cao tần dội vào tủ điện. Khi bộ nguồn chỉnh lưu sang dòng một chiều, điện áp gốc đã ở mức quá cao, chỉ cần động cơ nhích nhẹ là chạm ngưỡng lỗi số 8.

• Quán tính cơ khí quá lớn hoặc cài đặt thông số (Parameters) sai lệch:

  • Tải trọng cơ khí của khuôn máy ép nhựa quá nặng hoặc băng máy bị rơ, lực quán tính khi dừng trục lớn hơn rất nhiều so với tính toán ban đầu.

  • Kết hợp với việc người vận hành cài đặt thời gian giảm tốc (Deceleration Time) quá ngắn, ép động cơ phải dừng đột ngột, bắt buộc lượng năng lượng phản hồi dội về cực lớn, vượt quá khả năng tự tiêu tán thiết kế của bộ Drive.

Mẹo khoanh vùng lỗi nhanh cho kỹ thuật viên nhà xưởng

Để biết lỗi số 8 do bản thân bộ Drive hỏng hay do thông số/điện lưới ngoài máy, bạn có thể kiểm tra sơ bộ như sau:

1. Kiểm tra thời điểm báo lỗi:

   • Nếu vừa bật nguồn tổng lên chưa chạy gì đã báo lỗi số 8 ngay (lỗi tĩnh): Khả năng cao là hỏng mạch dò áp giả lập trên bo mạch điều khiển hoặc chập Transistor lực.

   • Nếu bật lên bình thường, nhưng cứ trục máy chạy tốc độ cao rồi dừng lại mới báo lỗi số 8 (lỗi động): Tập trung kiểm tra điện trở xả hãm, Transistor hãm xả, dàn tụ nguồn hoặc kéo dài thời gian giảm tốc trên phần mềm.

2. Đo nguội điện trở hãm: Dùng đồng hồ vạn năng đo giá trị ôm (Ohm) của điện trở xả xem có đúng với thông số ghi trên nhãn hay không để loại trừ nguyên nhân đứt trở.

Nếu bạn cần hỗ trợ kiểm tra chuyên sâu bằng máy hiện sóng Oscilloscope để đo dạng xung kích hãm xả của bộ Drive này tại nhà xưởng, hãy liên hệ ngay với phòng kỹ thuật của IGBT để được xử lý nhanh chóng.

Trong cấu trúc liên kết phần cứng hệ thống Fanuc, các mô-đun luôn hoạt động theo một vòng khép kín và chia sẻ chung một đường bus điện áp cao DC Link (Thanh cái nguồn dòng một chiều từ 200V đến 300V hoặc hơn). Chính vì sự gắn kết chặt chẽ này, khi bộ Servo Amplifier Fanuc A06B-6117-H109#J012 bị kích hoạt Lỗi số 8 (Quá áp mạch động lực), sự trồi sụt dòng năng lượng đột ngột hoặc hiện tượng quá áp sẽ lan truyền dọc theo đường nguồn, kéo theo một loạt các mã cảnh báo khác xuất hiện đồng thời.

Dưới đây là các mã lỗi thường đi kèm phổ biến nhất giúp các kỹ sư tại IGBT chẩn đoán đúng bệnh hệ thống:

1. Các mã lỗi kéo theo trên màn hình máy điều khiển trung tâm (Màn hình tổng)

Khi bộ Drive khóa mạch bảo vệ và nhảy số 8, luồng truyền thông giao tiếp bị ngắt, màn hình chính của máy công nghiệp hoặc máy ép nhựa sẽ giăng lên các lỗi sau:

• Mã lỗi SV0440 – Converter: Emergency Stop (Bộ nguồn ngắt khẩn cấp):

  • Mối liên hệ: Đây là lỗi đi kèm phổ biến nhất (chiếm đến 90%). Khi điện áp trên thanh cái DC Link vượt ngưỡng an toàn, bộ nguồn chính (Power Supply Unit) cũng sẽ đọc được mức áp nguy hiểm này. Nó lập tức phát lệnh dừng khẩn cấp toàn hệ thống, tự động ngắt khởi động từ Mc cấp nguồn 3 pha đầu vào để bảo vệ dàn tụ không bị nổ.

• Mã lỗi SV0401 – V-Ready Off (Mất tín hiệu sẵn sàng trục):

  • Mối liên hệ: Một khi Amplifier dính lỗi số 8, rơ-le an toàn nội tại của nó sẽ mở ra, cắt đứt tín hiệu báo trạng thái sẵn sàng (Ready) về bộ xử lý CPU trung tâm. Máy sẽ báo lỗi SV0401 và khóa toàn bộ chuyển động của các trục còn lại trên máy để đảm bảo an toàn cơ khí.

• Mã lỗi SV0368 / SV0369 – Data Transmit Error (Lỗi truyền thông FSSB):

  • Mối liên hệ: Xuất hiện trong trường hợp điện áp cao dội ngược làm chập hoặc sụt đột ngột đường nguồn phụ (5V, 24V) cấp cho bo mạch điều khiển của Amplifier. Khi bo mạch điều khiển mất nguồn nuôi, luồng tín hiệu truyền qua cáp quang FSSB kết nối chuỗi giữa các trục sẽ bị đứt gãy, khiến máy báo lỗi mất truyền thông.

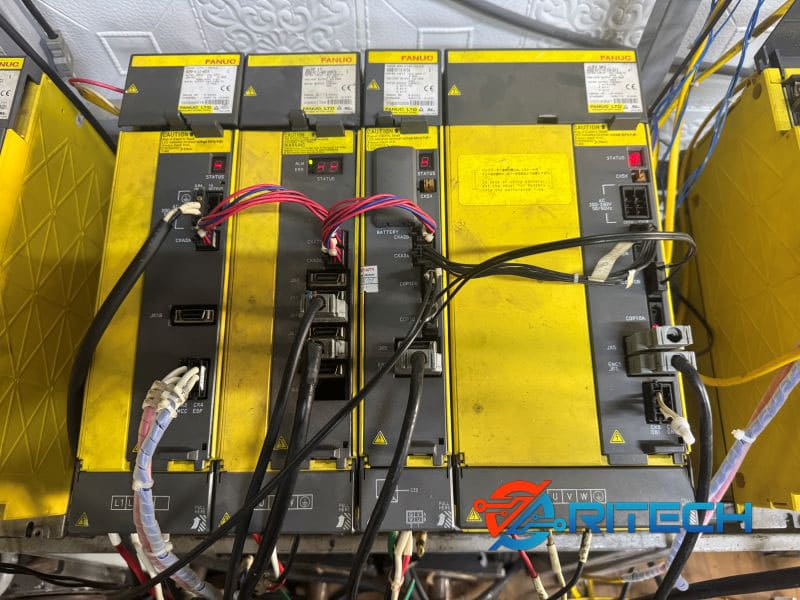

2. Các mã lỗi hiển thị trên đèn LED 7 đoạn của các Mô-đun lân cận

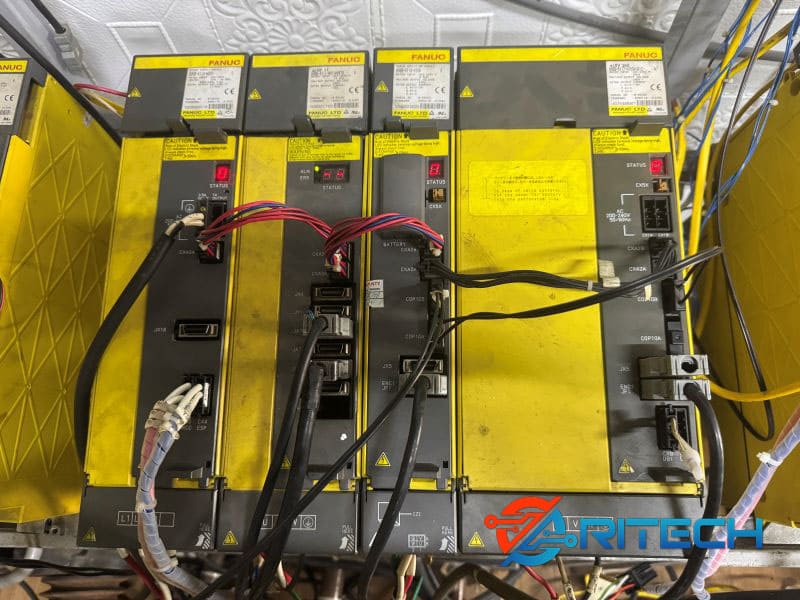

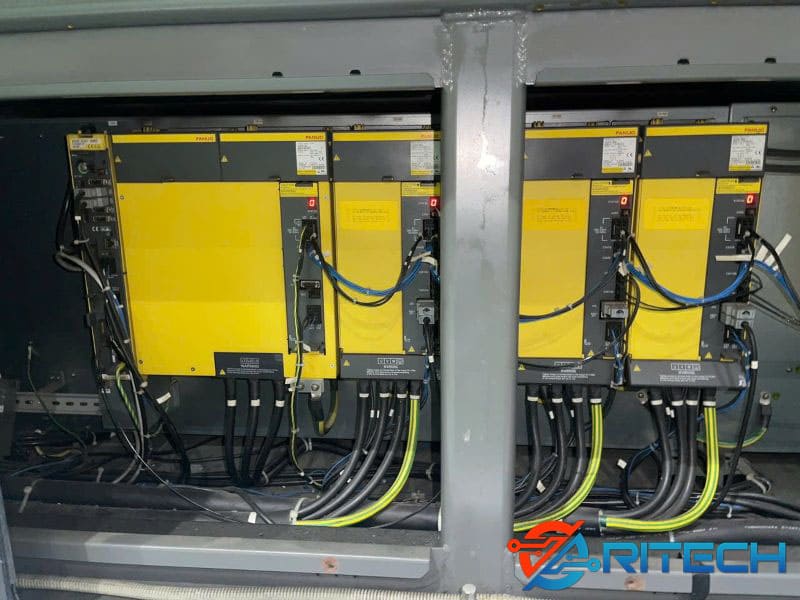

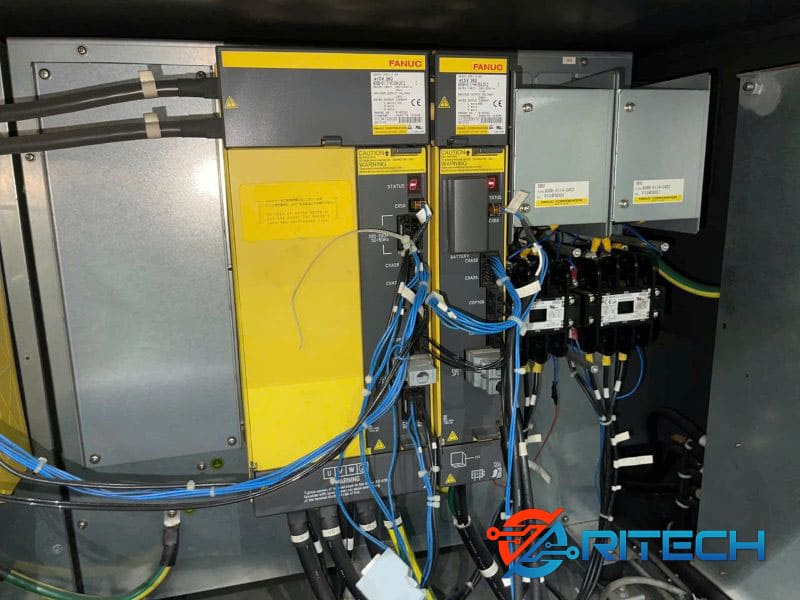

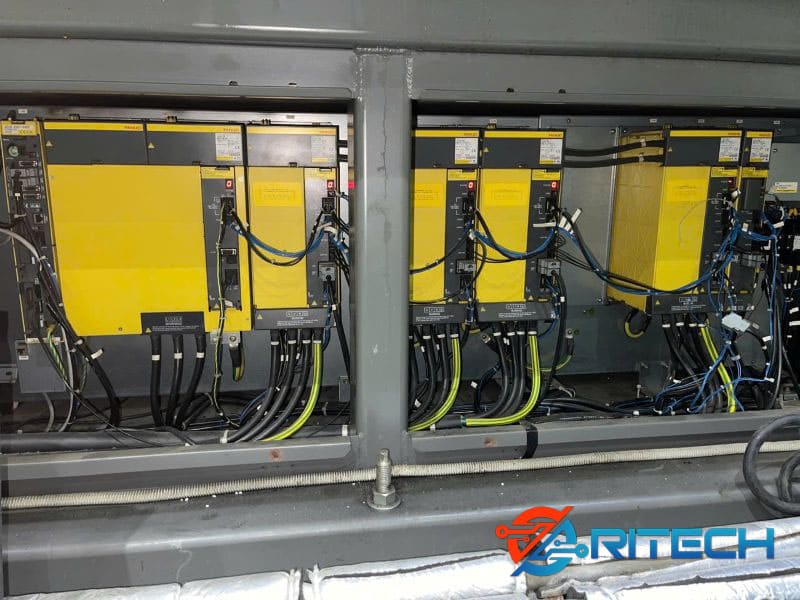

Nếu bạn mở tủ điện ra kiểm tra trạng thái đèn LED của các bộ phận nằm ngay cạnh bộ Servo dính lỗi số 8, bạn sẽ thường thấy:

Trên Mô-đun Nguồn tổng (Power Supply Unit – PSU)

• Đèn LED hiển thị mã lỗi 07 (DC Link Overvoltage): Bộ nguồn báo động rằng điện áp trên thanh đồng bus DC Link nối giữa nó và các bộ Servo đang cao vượt mức thiết kế. Lỗi 07 trên bộ nguồn và lỗi số 8 trên bộ Servo thực chất là một cặp bài trùng, cùng chỉ một hiện tượng nhưng báo ở hai vị trí khác nhau.

Trên các bộ Servo Amplifier trục khác (Nếu là máy đa trục)

• Đèn LED báo chữ b, c, hoặc d (Lỗi liên lạc kết nối): Các mô-đun Servo nối tiếp nhau qua cáp quang. Khi mô-đun dính lỗi số 8 bị ngắt nguồn logic để bảo vệ, các mô-đun nằm phía sau trong chuỗi cáp quang FSSB không nhận được dữ liệu từ bộ xử lý trung tâm gửi qua nó, dẫn đến việc các trục này đồng loạt nhảy mã lỗi giao tiếp.

Giá trị chẩn đoán từ các lỗi đi kèm đối với kỹ sư IGBT

Việc đọc và phân tích các mã lỗi đi kèm này giúp kỹ sư định vị vùng hư hỏng một cách cực kỳ chính xác:

• Hiện tượng 1: Máy báo lỗi số 8 trên Servo đi kèm lỗi 07 trên bộ nguồn tổng ngay khi trục máy vừa giảm tốc đột ngột $\rightarrow$ Khẳng định hệ thống hãm xả tái sinh có vấn đề (đứt điện trở xả hãm hoặc chết Transistor hãm xả).

• Hiện tượng 2: Vừa bật nguồn máy lên, chưa bấm chạy trục nào, trên Servo báo lỗi số 8 ngay lập tức nhưng bộ nguồn tổng vẫn báo trạng thái bình thường (Đèn LED hiển thị dấu gạch ngang hoặc mã Ready) $\rightarrow$ Khối lực và điện áp thực tế hoàn toàn bình thường, lỗi 100% nằm ở mạch dò áp và phân áp (Voltage Detection) giả lập trên bo mạch điều khiển của bộ Servo bị hư hỏng linh kiện SMD.

Lời khuyên kỹ thuật: Lỗi số 8 đi kèm các mã cảnh báo hệ thống là dấu hiệu cho thấy áp lực dòng năng lượng đang vượt ngưỡng. Tuyệt đối không cố xóa lỗi trên màn hình để ép máy vận hành lại. Hãy liên hệ với phòng Lab của IGBT để được kỹ sư hướng dẫn kiểm tra và can thiệp kịp thời, tránh hư hỏng lan rộng sang bộ nguồn tổng Fanuc.

Quy trình kiểm tra và chẩn đoán Amplifier Fanuc A06B-6117-H109#J012 lỗi số 8

Khi bộ Servo Amplifier Fanuc A06B-6117-H109#J012 báo lỗi số 8 (Quá điện áp mạch động lực – Overvoltage), việc vội vàng bật tắt nguồn nhiều lần để xóa lỗi có thể khiến năng lượng điện áp cao không có đường thoát dội về phá hủy dàn tụ nguồn hoặc đánh thủng van công suất. Để định vị chính xác nguyên nhân do bo mạch điều khiển tự hỏng, lỗi mạch hãm xả hay do yếu tố ngoại vi, các kỹ sư tại IGBT áp dụng quy trình kiểm tra và chẩn đoán gồm 4 bước tiêu chuẩn dưới đây.

Bước 1: Cách ly thiết bị và xả điện áp dư an toàn

Mạch động lực của hệ thống Fanuc tích lũy năng lượng rất lớn trong dàn tụ hóa lọc nguồn. Do đó, an toàn điện học là ưu tiên hàng đầu trước khi đo đạc.

• Ngắt nguồn điện tổng: Tắt áp-tô-mát nguồn chính cấp vào máy ép nhựa hoặc máy CNC. Tiến hành khóa an toàn tủ điện.

• Đo và xả điện áp bus DC Link: Sau khi ngắt điện, mức áp cao từ 200V đến 300V vẫn lưu lại trong tụ. Kỹ sư phải chờ khoảng 5 đến 10 phút, sau đó dùng đồng hồ vạn năng ở thang đo dòng một chiều (DC) đo trực tiếp vào hai cực L+ và L- trên thanh cái đồng. Chỉ khi điện áp hạ xuống mức an toàn (dưới 10V) mới tiến hành tháo rã mạch.

• Ngắt kết nối ngoại vi: Tháo giắc cắm các pha đầu ra động cơ (U, V, W), giắc cắm điện trở xả hãm, cáp quang giao tiếp FSSB và nguồn phụ 24V ra khỏi bộ Drive.

Bước 2: Đo nguội mạch hãm xả và Khối tụ nguồn

Mục đích của bước này là kiểm tra xem các linh kiện chịu trách nhiệm tiêu tán năng lượng thừa khi động cơ giảm tốc có bị đứt hoặc chập hay không. Sử dụng đồng hồ vạn năng ở thang đo Trở kháng (Ohm) hoặc thang đo Diode.

• Kiểm tra điện trở xả hãm (Bleeder Resistor): Đo điện trở giữa hai đầu dây dẫn nối ra điện trở xả. Trị số ôm đo được phải khớp với thông số kỹ thuật ghi trên nhãn của nhà sản xuất. Nếu đồng hồ báo trở kháng vô cùng (OL), điện trở hãm đã bị đứt mạch.

• Kiểm tra Transistor hãm xả (Regenerative Transistor): Đo kiểm tra các cực của van bán dẫn điều khiển mạch xả hãm. Nếu trở kháng giữa các cực bằng 0 Ohm hoặc đồng hồ phát tiếng bíp liên tục, Transistor này đã bị chết chập, làm mất khả năng đóng cắt dòng điện qua điện trở xả.

• Kiểm tra dàn tụ lọc nguồn: Quan sát bằng mắt thường xem các tụ hóa lớn có bị phồng rộp đầu, chảy dung dịch hóa chất hay không. Sử dụng đồng hồ đo tụ chuyên dụng để kiểm tra dung lượng (uF) và điện trở nội (ESR) nhằm đảm bảo tụ không bị khô dầu, giảm khả năng hấp thụ áp đỉnh.

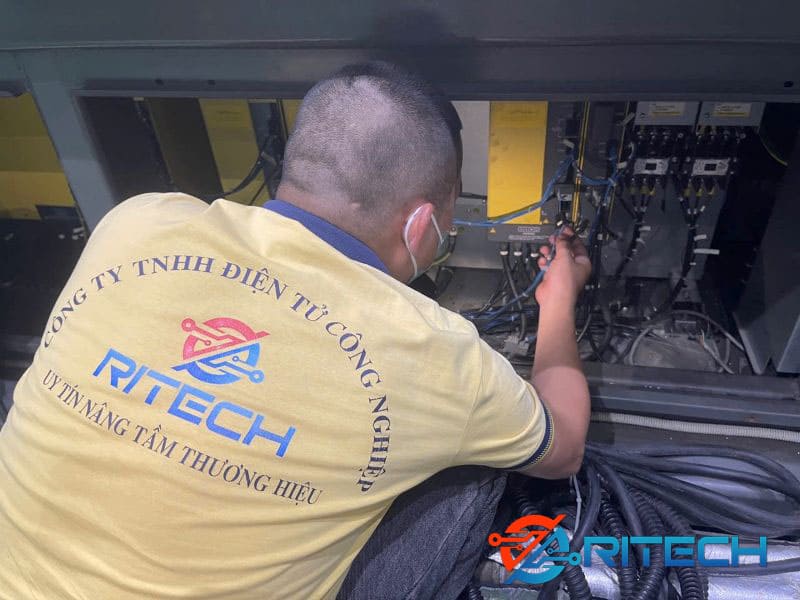

Bước 3: Kiểm tra hệ thống cơ điện ngoại vi

Nếu toàn bộ linh kiện mạch hãm xả đo nguội ở Bước 2 đều bình thường, trọng tâm chẩn đoán cần hướng ra ngoài máy.

• Đo cách điện động cơ Servo (Megger Test): Sử dụng đồng hồ đo điện trở cách điện (thang đo 500V) đo từ các pha U, V, W của động cơ Servo ra sườn máy (Ground). Nếu điện trở cách điện sụt giảm nghiêm trọng, động cơ đã bị ngấm dầu hoặc nước làm mát gây chạm chập cuộn dây, sinh dòng điện phản hồi bất thường dội về Drive.

• Kiểm tra thông số thời gian giảm tốc: Truy cập vào phần cấu hình tham số (Parameters) trên màn hình máy để kiểm tra xem thời gian giảm tốc trục (Deceleration Time) có bị cài đặt quá ngắn hay không. Việc ép một hệ thống cơ khí nặng dừng lại quá đột ngột sẽ sinh ra lượng năng lượng phản hồi vượt ngưỡng chịu tải của mạch xả.

Bước 4: Đo động mạch dò áp và Mạch lái hãm tại phòng Lab

Trong trường hợp lỗi số 8 xuất hiện ngay khi vừa bật nguồn chưa chạy máy (lỗi tĩnh), lỗi chắc chắn nằm ở mạch xử lý tín hiệu analog trên bo mạch điều khiển của bộ Drive. Kỹ sư phải đưa thiết bị lên hệ thống Test Bench chuyên dụng để đo nóng.

• Kiểm tra mạch phân áp và dò áp (Voltage Detection): Cấp nguồn nuôi phụ cho bo mạch. Sử dụng đồng hồ đo chính xác điện áp tại các điện trở phân áp SMD và IC khuếch đại thuật toán (Op-amp) phụ trách giám sát điện áp bus DC Link. Nếu các linh kiện này bị tăng trị số, chúng sẽ gửi một mức điện áp giả lập sai lệch (cao hơn thực tế) về chip xử lý CPU, khiến CPU kích hoạt lệnh báo lỗi số 8 giả.

• Đo dạng xung kích hãm bằng máy hiện sóng (Oscilloscope): Kết nối máy hiện sóng vào chân kích mở van của Transistor hãm xả. Tiến hành kích hoạt lệnh xả giả lập để quan sát dạng xung. Xung kích đạt chuẩn phải vuông vức, biên độ dứt khoát. Nếu xung kích bị méo hoặc mất hoàn toàn xung kích, mạch driver điều khiển hãm đã bị lỗi, không thể ra lệnh cho Transistor mở mạch xả năng lượng.

Sau khi hoàn thành 4 bước chẩn đoán tuần tự trên, kỹ sư tại IGBT sẽ xác định chính xác linh kiện lỗi để đưa vào quy trình thay thế, xử lý đồng bộ và test tải thực tế trước khi bàn giao cho nhà xưởng.

Quy trình sửa chữa Amplifier Fanuc A06B-6117-H109#J012 tại IGBT

Sau khi hoàn thành bước chẩn đoán và xác định chính xác linh kiện gây ra lỗi số 8 (Quá áp mạch động lực), bộ Servo Amplifier Fanuc A06B-6117-H109#J012 sẽ được đưa vào dây chuyền phục hồi chuyên sâu. Tại IGBT , toàn bộ quá trình sửa chữa tuân thủ nghiêm ngặt theo quy trình 4 giai đoạn khép kín nhằm đảm bảo thiết bị đạt độ ổn định cao nhất khi đưa trở lại môi trường sản xuất ép tải nặng.

Giai đoạn 1: Phân rã cơ khí và Vệ sinh công nghiệp bằng sóng siêu âm

Môi trường nhà xưởng máy ép nhựa tại Thái Nguyên thường có độ ẩm cao, bụi dầu và tạp chất hóa học bám dày. Đây là tác nhân gián tiếp làm giảm cách điện và gây sai số cho các linh kiện điện tử SMD nhạy cảm.

• Phân rã thiết bị: Kỹ sư tiến hành tháo rời lớp vỏ bảo vệ, tách biệt bo mạch điều khiển (Control Board), bo mạch động lực (Power Board) và khối tản nhiệt nhôm đúc.

• Tẩy rửa bằng sóng siêu âm: Các bo mạch được đưa vào bể tẩy rửa siêu âm chuyên dụng, sử dụng dung dịch hóa chất tẩy rửa bo mạch cách điện để đánh tan hoàn toàn dầu mỡ, oxit hóa bám sâu trong chân các IC và linh kiện dán.

• Sấy nhiệt tiêu chuẩn: Bo mạch sau khi làm sạch được đưa vào tủ sấy công nghiệp, duy trì nhiệt độ từ 60 độ C đến 70 độ C trong nhiều giờ để triệt tiêu hoàn toàn hơi ẩm nội tại trước khi tiến hành hàn xẻ.

Giai đoạn 2: Thay thế linh kiện và Phục hồi các khối mạch chức năng

Đối với lỗi số 8, nguyên tắc cốt lõi của IGBT là xử lý đồng bộ tận gốc, không chỉ thay thế linh kiện đã chết mà phải phục hồi cả mạch bảo vệ xung quanh.

1. Kiểm tra khối nguồn, module công suất và mạch điều khiển

• Thay thế Transistor hãm xả chính hãng: Loại bỏ van bán dẫn cũ bị chập đứt. Tiến hành phủ một lớp keo tản nhiệt chuyên dụng mỏng và đều lên bề mặt Module công suất và Transistor hãm mới trước khi siết chặt vào cánh nhôm tản nhiệt theo đúng mô-men xoắn của hãng. Linh kiện thay thế đảm bảo chịu được tần số đóng cắt cao đầu ra.

• Sửa chữa mạch driver kích hãm: Thay mới đồng bộ các linh kiện trên đường lái xung hãm bao gồm IC Driver, Optocoupler cách ly quang tốc độ cao, và các diode xung bảo vệ. Việc này đảm bảo Transistor hãm luôn nhận được lệnh đóng mở dứt khoát, vuông vắn từ CPU.

• Hiệu chuẩn mạch dò áp (Voltage Detection): Thay thế các điện trở phân áp SMD có trị số chính xác cao (sai số dưới 1%) và các IC khuếch đại thuật toán Op-amp giám sát đường nguồn DC Link. Bước này triệt tiêu hoàn toàn hiện tượng báo lỗi số 8 giả do sai lệch linh kiện.

• Phục hồi dàn tụ lọc nguồn: Thay thế các quả tụ hóa lớn nếu qua bước kiểm tra phát hiện bị giảm dung lượng hoặc tăng trở kháng nội ESR.

2. Kiểm tra động cơ servo, encoder và hệ thống phản hồi tín hiệu

• Tiến hành đo đạc cách điện cuộn dây của động cơ Servo kết nối với trục máy nhằm đảm bảo động cơ không bị om nguồn, chạm pha hoặc rò điện ra vỏ máy gây xung điện áp dội ngược.

• Kiểm tra và vệ sinh các giắc kết nối tín hiệu Encoder phản hồi để đường truyền dữ liệu vị trí và tốc độ về Drive luôn thông suốt, không bị chập chờn kích hoạt phanh khẩn cấp đột ngột.

Giai đoạn 3: Đo đạc thông số và Kiểm tra dạng sóng động bằng Oscilloscope

Trước khi cấp nguồn lực điện áp cao vào Drive, thiết bị bắt buộc phải trải qua bước kiểm tra dạng sóng điều khiển trong trạng thái tĩnh để phòng ngừa rủi ro chập nổ mạch lực.

• Cấp nguồn nuôi phụ: Kỹ sư cấp nguồn 24V độc lập để khởi động bo mạch điều khiển và chip xử lý trung tâm của Amplifier.

• Đo kiểm tra xung kích hãm xả: Kết nối máy hiện sóng (Oscilloscope) vào chân kích (Gate) của Transistor hãm xả. Kích hoạt lệnh xả năng lượng giả lập trên bo mạch để quan sát dạng xung. Dạng đồ thị xung đạt chuẩn phải có cạnh lên và cạnh xuống vuông góc dứt khoát, biên độ điện áp ổn định, không bị răng cưa hay nhiễu sóng hài.

Giai đoạn 4: Lắp ráp hoàn chỉnh và Test tải thực tế trên hệ thống mô phỏng

IGBT tuyệt đối không bàn giao thiết bị khi chỉ mới qua các bước đo đạc tĩnh trên bàn thợ. Thiết bị phải chứng minh được độ bền dưới áp lực tải thực tế.

• Lắp ráp đồng bộ: Định vị lại các bo mạch, siết chặt các ốc lực của thanh cái đồng nối bus DC Link (cực L+, L-) để tránh hiện tượng lỏng ốc gây phóng điện hồ quang khi dòng điện tăng cao. Phủ một lớp sơn bảo vệ cách điện chuyên dụng lên toàn bộ bo mạch để chống ẩm và mạt sắt nhà xưởng.

• Đưa lên hệ thống Test Bench Fanuc: Bộ Amplifier A06B-6117-H109#J012 được kết nối vào hệ thống tủ thử nghiệm mô phỏng đầy đủ của hãng Fanuc tại phòng Lab, bao gồm bộ nguồn tổng, cáp quang giao tiếp FSSB, màn hình điều khiển và động cơ Servo Fanuc tương ứng.

• Ép tải giả lập và Theo dõi dòng điện: * Kỹ sư vận hành cho động cơ chạy ở các dải tốc độ từ thấp đến cực đại, thực hiện liên tục các chu kỳ tăng tốc và đảo chiều, phanh đột ngột để ép dòng năng lượng phản hồi về mức lớn nhất.

  • Dùng máy hiện sóng giám sát trực tiếp đường điện áp bus DC Link để kiểm tra xem mạch hãm xả có mở cắt dòng chính xác qua điện trở xả hãm hay không. Sau khi máy chạy test tải liên tục từ 2 đến 4 tiếng ổn định, nhiệt độ Module nằm trong ngưỡng an toàn và đèn LED 7 đoạn duy trì trạng thái Ready (dấu gạch ngang), thiết bị mới đủ điều kiện xuất xưởng.

Quy trình xử lý khép kín và nghiêm ngặt này giúp IGBT đưa bộ Amplifier Fanuc trở lại trạng thái vận hành hoàn hảo, đạt hiệu suất phục hồi từ 95% đến 98% so với thiết bị mới mua từ hãng.

Để giúp bạn chủ động hơn khi nhận lại thiết bị sau sửa chữa, bạn có muốn tìm hiểu về quy trình lắp đặt an toàn và các lưu ý kỹ thuật để hạn chế lỗi số 8 này tái diễn trên máy ép nhựa không?

Dưới đây là bảng so sánh chi tiết và trực quan về mặt chi phí giữa hai phương án: Sửa chữa phục hồi tại IGBT và Thay mới hoàn toàn bộ Servo Amplifier Fanuc A06B-6117-H109#J012 (lỗi số 8). Bảng phân tích này không chỉ tính riêng giá trị mua thiết bị mà còn bao gồm cả các chi phí ẩn phát sinh do dừng máy và vận hành, giúp bạn có cái nhìn tổng thể nhất để trình duyệt ngân sách.

BẢNG SO SÁNH CHI PHÍ VÀ HIỆU QUẢ KINH TẾ

Ví dụ mô phỏng bài toán kinh tế

Giả sử một bộ Amplifier Fanuc dòng này mua mới có giá khoảng 40.000.000 đồng:

• Nếu bạn chọn Thay mới: Bạn chi ra 40.000.000 đồng + Chi phí cài đặt parameters (khoảng 2.000.000 – 3.000.000 đồng) + Thiệt hại doanh thu do xưởng dừng máy chờ hàng suốt 1 tháng.

• Nếu bạn chọn Sửa chữa tại IGBT : Bạn chỉ chi khoảng 8.000.000 đến 12.000.000 đồng (tùy mức độ hư hỏng thực tế). Máy chạy lại ngay sau 24 giờ, bảo hành lỗi từ 3 đến 6 tháng. Bạn tiết kiệm ngay được khoảng 30.000.000 đồng tiền mặt và giải phóng hoàn toàn rủi ro trễ tiến độ sản xuất.

Để giúp IGBT đưa ra mức giá sửa chữa chính xác nhất cho trường hợp của bạn, bạn có thể chia sẻ xem bộ Amplifier hiện tại đang báo lỗi số 8 ngay khi vừa lên nguồn (lỗi tĩnh) hay khi trục máy chạy rồi mới báo lỗi (lỗi động) không?

Để bảo vệ bộ Servo Amplifier Fanuc A06B-6117-H109#J012 sau khi sửa chữa và kéo dài tuổi thọ cho toàn bộ hệ thống điện tử của máy ép nhựa, kỹ thuật viên nhà xưởng cần chủ động kiểm soát các yếu tố vận hành.

Dưới đây là các lưu ý kỹ thuật cốt lõi giúp triệt tiêu nguy cơ tái diễn lỗi số 8 (Quá áp mạch động lực) tại nhà máy:

1. Kiểm soát và Bảo dưỡng Hệ thống Xả hãm Ngoại vi

Mạch xả hãm là con đường duy nhất để tiêu tán điện áp thừa khi trục máy giảm tốc đột ngột. Nếu con đường này bị cản trở, lỗi số 8 sẽ lập tức xuất hiện lại.

• Siết chặt các đầu giắc kết nối điện trở xả: Định kỳ kiểm tra và siết chặt các điểm đấu nối từ bộ Drive ra điện trở hãm ngoại vi. Đầu cốt bị lỏng hoặc oxy hóa sẽ làm tăng điện trở tiếp xúc, cản trở dòng điện xả và gây phóng điện hồ quang làm hỏng chân giắc.

• Đo kiểm tra giá trị ôm (Ohm) định kỳ: Dùng đồng hồ vạn năng đo nguội giá trị điện trở hãm sau mỗi 3 – 6 tháng. Nếu giá trị Ohm tăng cao so với thông số gốc hoặc có dấu hiệu nứt vỡ vỏ gốm, cần thay thế ngay trước khi nó làm cháy lan Transistor hãm bên trong Drive.

• Đảm bảo không gian tản nhiệt cho điện trở hãm: Điện trở xả tỏa ra nhiệt lượng rất lớn khi máy ép nhựa vận hành liên tục. Hãy lắp đặt điện trở ở vị trí thông thoáng, cách xa các thiết bị điện tử nhạy cảm và bo mạch điều khiển.

2. Tối ưu hóa Tham số Vận hành (Parameters) trên Máy tổng

Áp lực năng lượng dội về Drive phụ thuộc rất lớn vào cách máy phối hợp chuyển động cơ – điện.

• Điều chỉnh nới rộng thời gian giảm tốc (Deceleration Time): Nếu chu kỳ sản xuất cho phép, hãy tăng nhẹ thời gian giảm tốc của trục kẹp khuôn hoặc trục vít lùi nạp nhựa trên màn hình cấu hình. Việc kéo dài thời gian dừng trục dù chỉ vài phần mười giây cũng giúp giảm dòng năng lượng đỉnh phản hồi về Drive một cách rõ rệt.

• Hạn chế ép máy chạy quá tải cơ khí vượt định mức: Đảm bảo hệ thống cơ cấu co khuỷu, băng bàn máy ép nhựa được bôi trơn tốt, không bị kẹt cứng hay rơ lỏng. Cơ khí bị kẹt làm động cơ Servo phải ghì dòng lớn, đến khi ngắt lệnh dừng đột ngột sẽ tạo ra cú sốc điện áp dội ngược cực mạnh.

3. Ổn định Nguồn điện lưới và Xử lý Sóng hài

Điện lưới nhà xưởng bất ổn là tác nhân gián tiếp làm thu hẹp khoảng cách an toàn của mạch bảo vệ quá áp.

• Giám sát điện áp nguồn 3 pha đầu vào: Đảm bảo điện áp cấp vào bộ nguồn tổng Fanuc không vượt quá mức quy định của hãng (thường là 200V – 220V AC thông qua biến áp hạ thế). Nếu điện lưới nhà xưởng thường xuyên dao động lên mức quá cao (trên 240V AC mỗi pha), cần lắp đặt bộ ổn áp công nghiệp.

• Lắp đặt cuộn kháng lọc nguồn (AC/DC Reactor): Nếu trong nhà xưởng có nhiều máy công suất lớn (máy ép thủy lực đời cũ, máy hàn, lò tôi cao tần) tắt mở liên tục, chúng sẽ sinh ra sóng hài cao tần dội vào lưới điện. Việc lắp thêm cuộn kháng đầu vào giúp san phẳng các xung điện áp đỉnh vọt đột biến, bảo vệ dàn tụ nguồn của Drive không bị đánh thủng.

4. Cải thiện Môi trường Tủ điện Nhà xưởng

Linh kiện bán dẫn và mạch dò áp analog cực kỳ nhạy cảm với nhiệt độ và độ ẩm.

• Vệ sinh định kỳ bụi dầu và mạt sắt: Môi trường sản xuất ngành nhựa luôn có bụi mịn và hơi dầu máy bao phủ. Định kỳ tắt nguồn và dùng dung dịch làm sạch bo mạch chuyên dụng để xịt rửa tủ điện. Tuyệt đối không để bụi bặm bám dày làm giảm khoảng cách cách điện giữa các chân linh kiện SMD trên mạch dò áp.

• Duy trì hoạt động của hệ thống làm mát tủ điện: Đảm bảo quạt hút gió, quạt thổi của bộ Drive và điều hòa tủ điện hoạt động liên tục, lưới lọc bụi không bị tắc. Linh kiện mạch điều khiển khi bị quá nhiệt (trên 55 độ C) sẽ bị già hóa rất nhanh, dẫn đến sai số trị số điện trở phân áp và gây kích hoạt lỗi số 8 giả.

Khuyên dùng từ Kỹ sư IGBT : Hãy lập một cuốn sổ nhật ký bảo dưỡng định kỳ cho tủ điện của máy ép nhựa. Việc dành ra 15 phút kiểm tra giắc cắm và đo nguội điện trở hãm mỗi tháng sẽ giúp doanh nghiệp ngăn ngừa đến 90% nguy cơ tái diễn lỗi số 8, bảo vệ dòng vốn đầu tư và giữ mạch sản xuất luôn thông suốt.

Bạn có muốn kỹ sư của IGBT hỗ trợ gửi một bản danh mục (Checklist) kiểm tra nhanh các thông số điện áp và cơ khí để kỹ thuật viên tại xưởng của bạn tiện theo dõi hàng tuần không?
