Sửa AMP Fanuc A06B-6240-H109 Lỗi 6 cho Khách hàng tại Phú Thọ

Trong tài liệu hướng dẫn bảo trì hệ thống Servo Fanuc (Fanuc Alpha i Servo Amplifier Maintenance Manual), Lỗi số 6 (Alarm 6) hiển thị trên mặt LED 7 đoạn của bộ Amplifier A06B-6240-H109 là mã cảnh báo Quá nhiệt mạch lực hoặc Quá tải dòng điện tầng điều khiển (Inverter: Overheat / IPM Overcurrent Alarm). Đây là mã lỗi bảo vệ phần cứng ở cấp độ cao. Khi hệ thống vi mạch giám sát nội vi phát hiện nhiệt độ của khối công suất vượt quá ngưỡng an toàn hoặc dòng điện chạy qua các linh kiện bán dẫn ở tầng lái driver bị quá tải, bộ AMP sẽ ngay lập tức khóa toàn bộ xung lực đầu ra để ngăn chặn nguy cơ cháy nổ phá hủy bo mạch.

Các dạng bản chất kỹ thuật của lỗi số 6

Lỗi số 6 trên dòng mô-đun Fanuc Alpha i thường được chia thành hai nhánh bản chất phần cứng rõ rệt:

1. Lỗi quá nhiệt vật lý (Overheat): * Trên khối mô-đun công suất công nghiệp (IPM/IGBT) luôn tích hợp sẵn một cảm biến nhiệt độ (Thermistor). Khi máy CNC gia công liên tục, nếu hệ thống tản nhiệt hoạt động kém, nhiệt độ cánh nhôm vọt lên quá cao (thường trên 85 độ C), cảm biến này sẽ thay đổi trị số điện áp dội về CPU, kích hoạt lỗi 6 để dừng máy, tránh làm nóng chảy các mối hàn và làm hỏng cấu trúc tinh thể bán dẫn.

2. Lỗi quá dòng tầng lái điều khiển (IPM Fault / Gate Overcurrent):

   • Đây không phải là lỗi quá dòng đầu ra động cơ (lỗi 11), mà là hiện tượng quá dòng xảy ra ngay tại bo mạch kích (Grid Drive). Khi các vi mạch tích hợp bảo vệ bên trong khối IPM phát hiện dòng điện kích chân van bị tăng vọt bất thường hoặc có xu hướng ngắn mạch nội vi, nó sẽ kích hoạt chân báo lỗi (Fault Output) gửi thẳng về bộ xử lý trung tâm của Drive để sập nguồn ngay lập tức.

Cách lỗi số 6 hiển thị trên hệ thống máy CNC

Khi lỗi 6 xuất hiện, hệ thống máy CNC sẽ đồng loạt phát tín hiệu báo động tại các vị trí:

• Trên mặt mô-đun Servo Drive: Đèn hiển thị LED 7 đoạn màu đỏ trên mặt thiết bị nhảy duy nhất số 6. Nếu là bộ AMP điều khiển nhiều trục (Dual hoặc Triple Axis), trục nào dính lỗi sẽ nhảy số 6, các trục còn lại có thể báo dấu gạch ngang tùy trạng thái liên kết.

• Trên màn hình điều khiển CNC Fanuc tổng: Toàn bộ hành trình ăn dao dừng lại, máy nhảy sang trang báo lỗi hệ thống và xuất hiện các mã cảnh báo phần mềm kéo theo như:

  • SV0443 - Inverter Overheat (Cảnh báo quá nhiệt bộ biến tần).

  • SV0438 - Invalid Current Alarm (Cảnh báo dòng điện bất thường tầng driver).

Tác động bảo vệ nghiêm ngặt của lỗi số 6

Khi bộ AMP Fanuc A06B-6240-H109 báo lỗi 6, điều đó có nghĩa là thiết bị đang chạy ở vùng giới hạn nhiệt độ hoặc linh kiện bán dẫn đang bị ép tải dòng kích quá mức. Hành động ngắt xung đầu ra và báo lỗi của bộ AMP giúp nhà máy của bạn:

• Bảo vệ khối công suất IGBT đắt tiền không bị nổ banh xác do quá nhiệt.

• Ngăn chặn tình trạng lỗi lan truyền làm chập cháy sang bo mạch nguồn tổng (Power Supply) và hệ thống cáp quang FSSB đắt đỏ.

• Đảm bảo an toàn cho dao cắt và phôi gia công cơ khí không bị áp lực cơ học đè gãy khi hệ thống mất kiểm soát nhiệt độ.

Khuyên dùng từ Kỹ sư IGBT : Nếu máy CNC của bạn xuất hiện lỗi 6, hãy kiểm tra xem quạt gió phía sau bộ Drive còn quay mạnh hay không và tủ điện có bị quá nóng không. Trong trường hợp quạt vẫn chạy tốt mà lỗi nhảy ngay khi vừa bật nguồn, tuyệt đối không cố bật tắt máy liên tục để ép chạy. Hãy liên hệ với phòng Lab của IGBT để kỹ sư tiến hành đo đạc mạch dò nhiệt, mạch lái xung nhằm phục hồi thiết bị một cách chuẩn xác nhất.

Qua kinh nghiệm sửa chữa thực tế các dòng Servo Drive Fanuc Alpha i cho hệ thống máy CNC tại phòng Lab của IGBT , lỗi 6 (Quá nhiệt mạch lực hoặc Quá tải dòng điện tầng điều khiển) trên bộ AMP Fanuc A06B-6240-H109 là một pan bệnh liên quan trực tiếp đến hệ thống giải nhiệt và mạch bảo vệ nội vi. Nguyên nhân gây ra sự cố này được phân chia rõ ràng thành hai nhóm: Nguyên nhân lỗi nội tại (Phần cứng bên trong bộ AMP) và Nguyên nhân do yếu tố bên ngoài (Môi trường, Cơ khí, Tủ điện).

1. Nhóm nguyên nhân nội tại (Lỗi phần cứng bên trong bộ AMP)

Đây là trường hợp các linh kiện điện tử đảm nhận nhiệm vụ tản nhiệt, lái xung hoặc giám sát nhiệt độ bên trong bộ AMP đã bị hư hỏng hoặc già hóa:

• Chết hoặc già hóa quạt làm mát nội vi (Cooling Fan Fault):

  • Đây là nguyên nhân phổ biến nhất (chiếm hơn 60 phần trăm các ca bệnh). Quạt hút gió tản nhiệt phía sau bộ AMP sau nhiều năm chạy liên tục bị khô dầu, kẹt bi dẫn đến tốc độ quay bị giảm sút hoặc chết cuộn dây dừng hẳn. Khi máy CNC gia công ăn dao nặng, khối công suất IGBT tỏa nhiệt cực lớn nhưng không có gió lưu thông, nhiệt độ cánh nhôm vọt lên quá ngưỡng quy định và kích hoạt lỗi 6.

• Lỗi mạch cảm biến nhiệt độ (Thermistor Circuit Error):

  • Trên khối mô-đun công suất công nghiệp luôn có một linh kiện cảm biến nhiệt (Thermistor) gắn liền để đo nhiệt độ thực tế. Nếu con cảm biến này bị già hóa làm thay đổi thông số trở kháng, hoặc các điện trở dán SMD trên đường mạch dò nhiệt của bo điều khiển bị tăng trị số sai lệch, chúng sẽ gửi về CPU một mức điện áp báo quá nhiệt giả, gây kích hoạt lỗi 6 ngay khi vừa bật nguồn (lỗi tĩnh).

• Khô keo tản nhiệt hoặc bo mạch bám bẩn nặng:

  • Lớp keo tản nhiệt carbon nằm giữa mặt lưng của Module công suất và cánh nhôm tản nhiệt bị khô khốc, nứt nẻ sau thời gian dài sử dụng, mất hoàn toàn khả năng truyền dẫn nhiệt. Hệ quả là nhiệt độ tại lõi chip bán dẫn tăng vọt rất nhanh trong khi cánh nhôm bên ngoài vẫn mát, khiến mạch bảo vệ IPM ngắt ngầm. Ngoài ra, bụi bẩn bám dày như một lớp chăn bông cách nhiệt trên bo mạch cũng là tác nhân giữ nhiệt.

• Lỗi tầng lái điều khiển dòng kích (Gate Drive Circuit Fault):

  • Vi mạch tích hợp bảo vệ bên trong khối công suất phát hiện dòng điện kích chân van (tầng điều khiển logic) bị vọt cao bất thường do chập các IC lái xung hoặc lỗi các Optocoupler cách ly quang, ép chân báo lỗi kích hoạt sập nguồn lực để tự vệ.

2. Nhóm nguyên nhân bên ngoài (Yếu tố môi trường và cơ khí máy CNC)

Nhiều trường hợp phần cứng bộ AMP Fanuc hoàn toàn bình thường, quạt vẫn quay tốt nhưng thiết bị bắt buộc phải báo lỗi 6 do tác động tiêu cực từ môi trường vận hành của máy CNC:

• Hệ thống tản nhiệt của tủ điện máy CNC bị hỏng:

  • Môi trường nhà xưởng cơ khí tại Phú Thọ vào mùa hè rất nóng. Nếu điều hòa làm mát tủ điện bị hỏng, hoặc các quạt thông gió trên cánh cửa tủ điện bị chết, bị bám bụi bẩn bít kín lưới lọc, nhiệt độ không khí bên trong tủ điện sẽ vượt quá 50 độ C. Bộ AMP bị nung nóng gián tiếp trong một chiếc “lò bánh mì” kín như vậy thì việc báo lỗi quá nhiệt 6 là điều không thể tránh khỏi.

• Tình trạng quá tải cơ khí trục kéo dài:

  • Hệ thống băng dẫn hướng của trục X, Y, Z bị thiếu dầu bôi trơn tự động dẫn đến bó kẹt, hoặc trục vít me bi bị rơ, kẹt phôi sắt kẹt phoi cắt gọt. Động cơ Servo phải liên tục ghì một dòng điện cực đại để cố kéo bàn máy di chuyển theo đúng tọa độ lệnh. Dòng điện cao chạy liên tục qua bộ AMP sẽ sinh ra nhiệt lượng cưỡng bức vượt quá khả năng giải nhiệt tự nhiên của cánh tản nhiệt.

Mẹo khoanh vùng nhanh nguyên nhân dành cho kỹ thuật viên nhà xưởng

Để xác định nhanh lỗi 6 do phần cứng bên trong hay do môi trường bên ngoài, bạn có thể kiểm tra theo các bước sau:

1. Kiểm tra thời điểm báo lỗi:

   • Vừa bật nguồn máy CNC lên chưa chạy gì bộ Drive đã nhảy ngay lỗi 6 (Lỗi tĩnh): 100 phần trăm là do lỗi mạch cảm biến nhiệt độ, đứt đường mạch dò nhiệt báo giả hoặc chập tầng lái driver điều khiển bên trong bộ AMP.

   • Bật nguồn Ready bình thường, máy chạy gia công được từ 15 đến 30 phút mới sập báo lỗi 6 (Lỗi động): Tập trung kiểm tra xem quạt gió sau bộ Drive còn quay không, sờ tay vào cánh nhôm xem có nóng rát không, kiểm tra điều hòa tủ điện và kiểm tra xem trục cơ khí có bị nặng tải hay không.

2. Kiểm tra cánh quạt vật lý: Dùng một chiếc gương nhỏ hoặc camera điện thoại soi vào khe quạt phía sau bộ AMP A06B-6240-H109 khi máy đang bật nguồn. Nếu thấy cánh quạt đứng im hoặc quay lờ đờ, bạn đã tìm ra nguyên nhân.

Nếu bạn đã kiểm tra hệ thống giải nhiệt ngoại vi và xác định lỗi nằm nội tại bên trong bo mạch của bộ AMP Fanuc, hãy liên hệ ngay với phòng Lab của IGBT để được hỗ trợ thay thế linh kiện tản nhiệt chính hãng và hiệu chuẩn mạch đo nhiệt siêu tốc!

Trong cấu trúc phần cứng của hệ thống Fanuc, các mô-đun luôn hoạt động liên kết chặt chẽ theo cấu trúc vòng lặp điều khiển kín và sử dụng chung đường truyền cáp quang tốc độ cao FSSB. Chính vì tính chất đồng bộ này, khi bộ Servo Amplifier (AMP) Fanuc A06B-6240-H109 bị kích hoạt Lỗi số 6 (Quá nhiệt mạch lực hoặc quá tải tầng lái), sự cố ngắt nguồn đột ngột để tự vệ của hệ thống sẽ kéo theo một loạt các mã lỗi phần mềm và cảnh báo phần cứng khác xuất hiện đồng thời trên màn hình máy tổng CNC.

Dưới đây là các lỗi thường gặp đi kèm phổ biến nhất giúp các kỹ sư tại IGBT dễ dàng chẩn đoán và khoanh vùng chính xác pan bệnh:

1. Các mã lỗi hệ thống hiển thị trên màn hình điều khiển CNC Fanuc tổng

Khi vi mạch bảo vệ của bộ AMP ngắt xung lực đầu ra để tránh cháy nổ do quá nhiệt, luồng truyền thông điều khiển giữa Drive và máy tính CNC trung tâm bị gián đoạn, làm màn hình tổng giăng lên các mã lỗi sau:

• Mã lỗi SV0443 – Inverter Overheat (Cảnh báo quá nhiệt bộ biến tần):

  • Mối liên hệ: Đây là lỗi phần mềm đi kèm trực tiếp và phổ biến nhất với lỗi hiển thị số 6 trên đèn LED phần cứng. Phần mềm quản lý của Fanuc nhận được tín hiệu điện áp thay đổi từ cảm biến nhiệt dội về vượt ngưỡng an toàn, lập tức phát lệnh dừng khẩn cấp để bảo vệ máy.

• Mã lỗi SV0438 – Invalid Current Alarm (Cảnh báo dòng điện không hợp lệ):

  • Mối liên hệ: Xuất hiện khi lỗi 6 có bản chất do quá tải tầng lái điều khiển dòng kích (IPM Fault). Khi dòng kích chân van IGBT bị vọt cao hoặc lệch pha, vi mạch sẽ ngắt ngầm mạch lực và gửi tín hiệu dòng điện bất thường về máy tính tổng, kích hoạt lỗi SV0438 ngay trước khi bộ AMP kịp sập nguồn hiển thị LED.

• Mã lỗi SV0401 – V-Ready Off (Trục mất tín hiệu sẵn sàng):

  • Mối liên hệ: Đây là mã lỗi dây chuyền hệ thống. Để bảo vệ cơ khí bàn máy và dao cắt, ngay khi một trục dính lỗi 6 và mở rơ-le an toàn, máy tính trung tâm sẽ lập tức ngắt tín hiệu Ready của tất cả các trục còn lại để toàn bộ hệ thống máy CNC đóng băng chuyển động cùng lúc.

2. Trạng thái hiển thị lỗi phối hợp trong tủ điện máy CNC

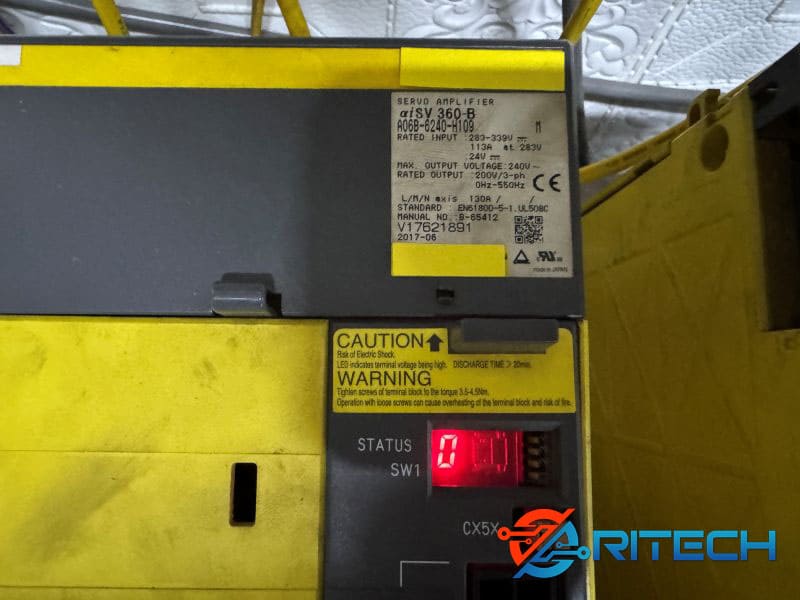

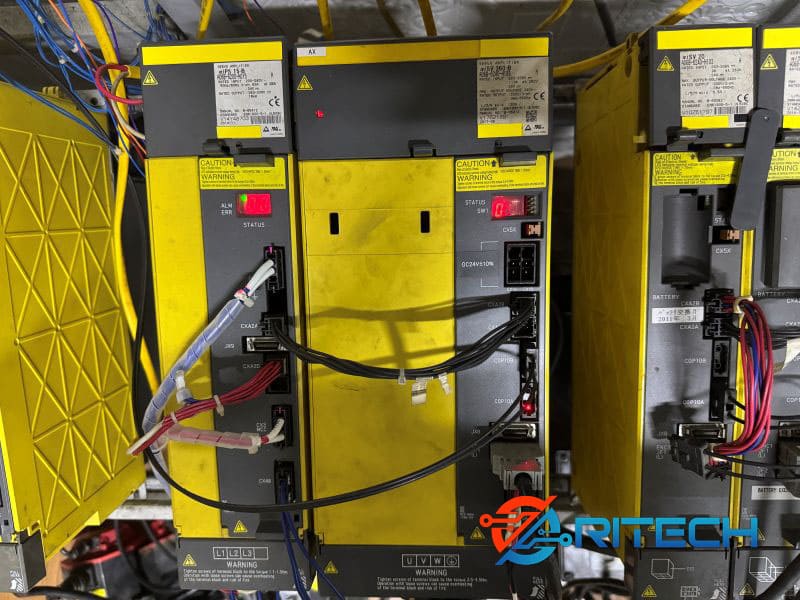

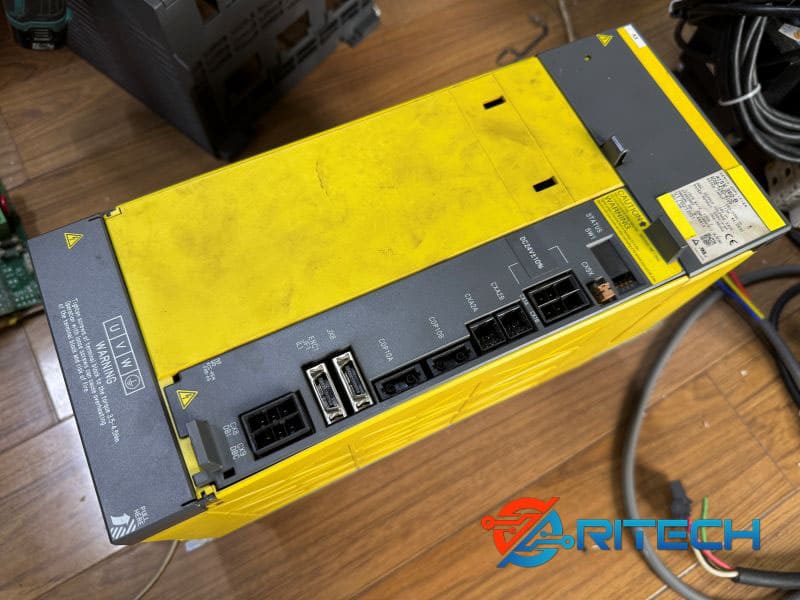

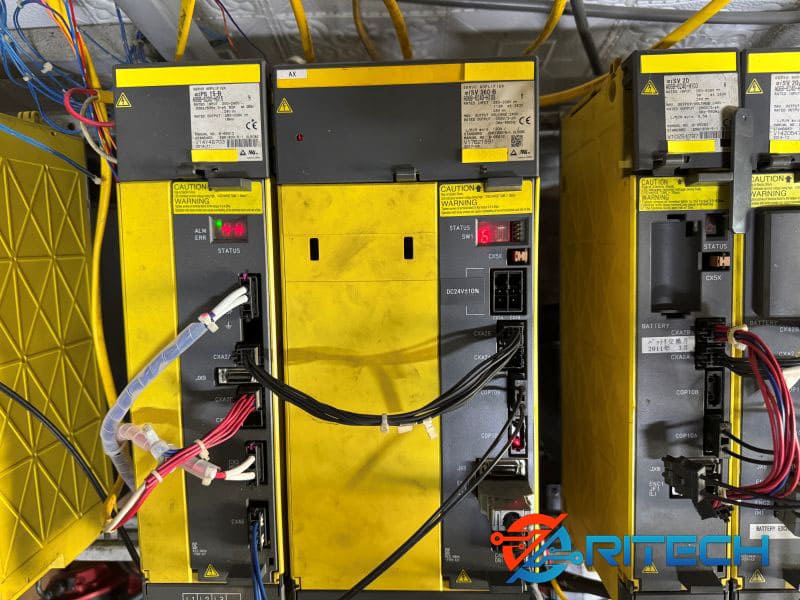

Khi mở cửa tủ điện ra kiểm tra, kỹ thuật viên nhà xưởng tại Phú Thọ thường thấy lỗi 6 xuất hiện phối hợp với các trạng thái của các mô-đun lân cận:

Trên Mô-đun Nguồn tổng (Power Supply Unit)

• Đèn hiển thị của bộ nguồn tổng thường không báo lỗi số cụ thể mà chuyển sang trạng thái chờ hoặc báo dấu gạch ngang (chờ reset). Do lỗi 6 liên quan đến nhiệt độ và tầng lái logic chứ không phải ngắn mạch trực tiếp dòng lực lớn như lỗi 11, nên bộ nguồn tổng thường không bị nhảy aptomat hay nổ cầu chì tổng, hệ thống vẫn duy trì nguồn điện DC Link ổn định.

Trên các mô-đun Servo trục lân cận

• Nếu máy CNC của bạn là dòng máy đa trục (ví dụ máy phay 3 trục, 4 trục dùng các bộ AMP đôi hoặc bộ ba), khi một trục báo lỗi 6, các trục nằm cạnh trên cùng một mô-đun hoặc kết nối qua chuỗi cáp quang FSSB sẽ chuyển trạng thái hiển thị sang chữ b, c, hoặc d nhấp nháy, biểu thị trạng thái luồng truyền thông giao tiếp trục bị ngắt quãng do có một mắt xích hệ thống bị sập mạch bảo vệ.

Giá trị chẩn đoán từ các lỗi đi kèm đối với kỹ sư IGBT

Việc phân tích các mã lỗi đi kèm kết hợp với thời gian phát sinh sự cố giúp kỹ sư định vị nhanh vùng hư hỏng:

• Tình huống 1: Máy báo lỗi 100 phần trăm là lỗi SV0443 dính liền với lỗi 6 trên LED, xuất hiện sau khi máy CNC gia công liên tục được khoảng 20 đến 30 phút $\rightarrow$ Định vị ngay hệ thống làm mát vật lý đang có vấn đề (Quạt bộ Drive chết, khô keo tản nhiệt carbon hoặc điều hòa tủ điện hỏng).

• Tình huống 2: Vừa bật công tắc nguồn máy CNC lên, chưa kịp vận hành, màn hình tổng đã giăng ngay lỗi SV0438 phối hợp lỗi 6 trên LED phần cứng $\rightarrow$ Khối tản nhiệt vật lý hoàn toàn bình thường, nguyên nhân chắc chắn do chập hỏng vi mạch dò nhiệt báo giả hoặc chập bo mạch lái driver điều khiển dòng kích chân van bên trong bộ AMP.

Lời khuyên kỹ thuật: Khi hệ thống đã giăng một chuỗi lỗi đi kèm lỗi 6, việc cố tình bấm nút Reset trên bàn phím CNC để ép máy chạy tiếp sẽ khiến nhiệt lượng tích tụ tăng cao không phanh, rất dễ làm nổ khối công suất IGBT đắt tiền. Hãy liên hệ với phòng Lab của IGBT để kỹ sư hỗ trợ kiểm tra, bóc tách bo mạch và xử lý triệt để pan bệnh, bảo vệ an toàn cho toàn bộ hệ thống tủ điện CNC của bạn.

Quy trình kiểm tra và chẩn đoán AMP Fanuc A06B-6240-H109 lỗi 6

Khi bộ Servo Amplifier (AMP) Fanuc A06B-6240-H109 điều khiển máy CNC báo lỗi 6 (Quá nhiệt mạch lực hoặc Quá tải tầng lái), việc kiểm tra cần được thực hiện một cách khoa học và tuần tự. Do lỗi này liên quan trực tiếp đến hệ thống giải nhiệt và mạch bảo vệ logic, các kỹ sư tại IGBT áp dụng quy trình chẩn đoán gồm 4 bước tiêu chuẩn để khoanh vùng chính xác linh kiện hư hỏng.

Toàn bộ nội dung dưới đây sử dụng văn bản thường, không chứa bất kỳ ký tự đặc biệt hay công thức phức tạp nào để đảm bảo tính scannable và thuận tiện cho việc lưu trữ của bạn.

Bước 1: Khảo sát hiện trạng hệ thống giải nhiệt ngoại vi

Trước khi tháo rã bộ Drive, kỹ thuật viên cần kiểm tra môi trường làm việc thực tế của thiết bị ngay tại tủ điện máy CNC để loại trừ các yếu tố khách quan.

• Kiểm tra nhiệt độ bên trong tủ điện: Dùng súng đo nhiệt độ hồng ngoại để kiểm tra không khí xung quanh bộ AMP. Nếu nhiệt độ trong tủ vượt quá 45 độ C, cần kiểm tra lại điều hòa tủ điện hoặc quạt thông gió cánh cửa tủ.

• Kiểm tra trạng thái quạt hút của bộ AMP: Bật nguồn máy và quan sát trực tiếp quạt làm mát phía sau bộ AMP A06B-6240-H109. Nếu quạt đứng im, quay lờ đờ hoặc phát ra tiếng kêu rít, quạt đã bị hỏng cuộn dây hoặc kẹt bi cơ khí.

• Kiểm tra độ thông thoáng của cánh tản nhiệt: Quan sát xem các khe thoát gió của cánh nhôm tản nhiệt phía sau bộ Drive có bị bít kín bởi bụi bẩn, mạt phoi hoặc dầu mỡ nhà xưởng hay không.

Bước 2: Đo nguội mạch cảm biến nhiệt và Khối lực phần cứng

Sau khi ngắt nguồn điện tổng của máy CNC và chờ 10 phút để dàn tụ điện xả hết điện áp dư an toàn, bộ AMP sẽ được tháo ra đưa lên bàn thợ để đo đạc thông số tĩnh.

• Đo trở kháng cảm biến nhiệt độ (Thermistor): Sử dụng đồng hồ vạn năng chỉnh về thang đo Ohm để đo trực tiếp vào hai chân của cảm biến nhiệt độ gắn trên cánh tản nhiệt nhôm hoặc tích hợp trong Module công suất. Đối chiếu trị số đo được với bảng thông số điện trở chuẩn của hãng Fanuc theo nhiệt độ môi trường. Nếu điện trở báo bằng 0 hoặc báo vô cùng lớn, cảm biến đã bị hỏng.

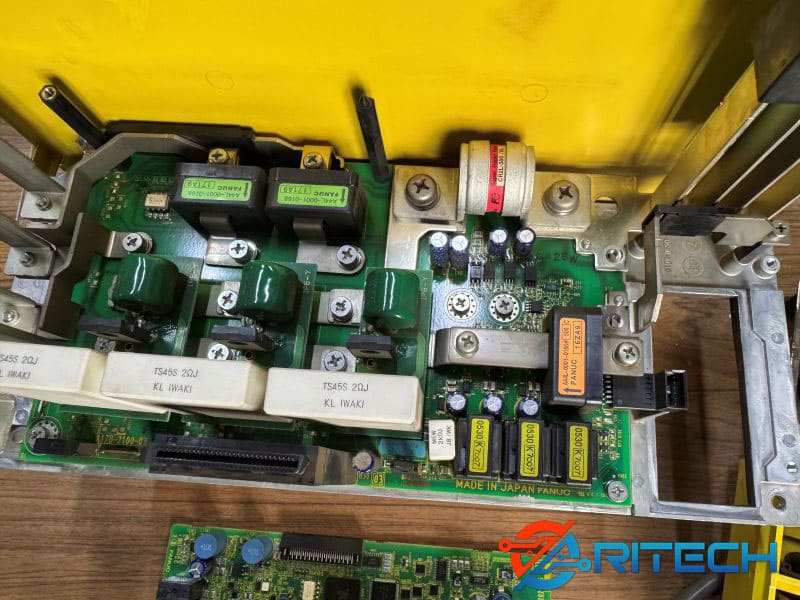

• Đo kiểm tra Module công suất lực: Tiến hành đo Diode thuận ngược giữa các chân nguồn DC Link (L cộng, L trừ) với các đầu ra trục (U, V, W) để đảm bảo khối công suất không bị chập chết mạch lực, xác định lỗi 6 chỉ khu trú ở mạch điều khiển và mạch nhiệt.

Bước 3: Đo nóng dạng xung tầng lái điều khiển tại phòng Lab

Nếu bước đo nguội cho thấy cảm biến nhiệt độ và khối lực vẫn bình thường, lỗi 6 xuất hiện ngay khi bật nguồn (lỗi tĩnh) là do mạch bảo vệ dòng kích tầng lái bị lỗi linh kiện dán SMD dội tín hiệu giả về CPU.

• Cấp nguồn nuôi điều khiển độc lập: Kỹ sư cấp nguồn phụ 24V riêng biệt để nuôi bo mạch logic điều khiển và chip xử lý trung tâm của bộ Drive mà không đóng nguồn lực cao áp để đảm bảo an toàn tuyệt đối.

• Đo kiểm tra dạng sóng kích bằng máy hiện sóng (Oscilloscope): Kết nối que đo của máy hiện sóng vào các chân kích điều khiển (chân Gate) của tầng công suất. Kích hoạt lệnh chạy giả lập để quan sát đồ thị xung. Biên độ xung lái phải vuông vức, cân bằng giữa các pha. Nếu xung bị méo hoặc dòng tiêu thụ tầng lái tăng vọt, các IC lái driver hoặc Optocoupler cách ly quang đã bị chập ngầm.

• Kiểm tra mạch phân áp dò nhiệt: Đo kiểm tra các điện trở dán SMD và tụ gốm lọc nhiễu trên đường mạch truyền dẫn tín hiệu từ cảm biến nhiệt về IC vi xử lý. Các linh kiện này nếu bị tăng trị số do ẩm mốc sẽ làm sai lệch điện áp analog, đánh lừa bộ não của Drive rằng hệ thống đang bị quá nhiệt thực tế.

Bước 4: Kiểm tra tải cơ khí và Động cơ Servo ngoại vi

Trong trường hợp bộ AMP kiểm tra độc lập tại phòng Lab hoạt động hoàn hảo nhưng lắp lên máy CNC chạy được một lúc lại báo lỗi 6 (lỗi động), cần tiến hành kiểm tra phần cơ điện ngoài máy.

• Đo dòng điện vận hành thực tế: Dùng đồng hồ ampe kìm đo dòng điện chạy qua các pha U, V, W khi trục máy CNC dịch chuyển. Nếu dòng điện liên tục duy trì ở mức sát giới hạn định mức, động cơ đang bị ép tải nặng.

• Kiểm tra độ trơn tru của trục cơ khí: Kiểm tra hệ thống bơm dầu bôi tịnh tiến cho băng dẫn hướng trục X, Y, Z. Kiểm tra xem trục vít me bi có bị kẹt phoi sắt, kẹt dị vật hoặc bị bó trục cơ khí hay không. Cơ cấu cơ khí bị nặng sẽ ép động cơ sinh nhiệt lớn dội ngược về bộ Drive.

Việc tuân thủ quy trình kiểm tra 4 bước chặt chẽ này giúp các kỹ sư tại IGBT loại bỏ hoàn toàn các giả thuyết chẩn đoán mò, định vị chính xác linh kiện hư hỏng để đưa ra phương án sửa chữa tối ưu và tiết kiệm chi phí nhất cho khách hàng.

Quy trình sửa chữa AMP Fanuc A06B-6240-H109 tại IGBT

Sau khi hoàn thành bước chẩn đoán và xác định chính xác linh kiện hư hỏng gây ra lỗi 6 (Quá nhiệt mạch lực hoặc Quá tải tầng lái), bộ Servo Amplifier (AMP) Fanuc A06B-6240-H109 sẽ được đưa vào dây chuyền xử lý chuyên sâu. Tại IGBT , toàn bộ quá trình sửa chữa tuân thủ nghiêm ngặt theo quy trình 3 bước chuẩn công nghiệp nhằm đảm bảo khôi phục hoàn toàn hiệu suất và độ ổn định của thiết bị khi đưa trở lại vận hành trên máy CNC.

Toàn bộ nội dung dưới đây sử dụng chữ viết dạng văn bản thường, hoàn toàn không chứa ký tự đặc biệt hay công thức phức tạp để bạn dễ dàng lưu trữ và theo dõi.

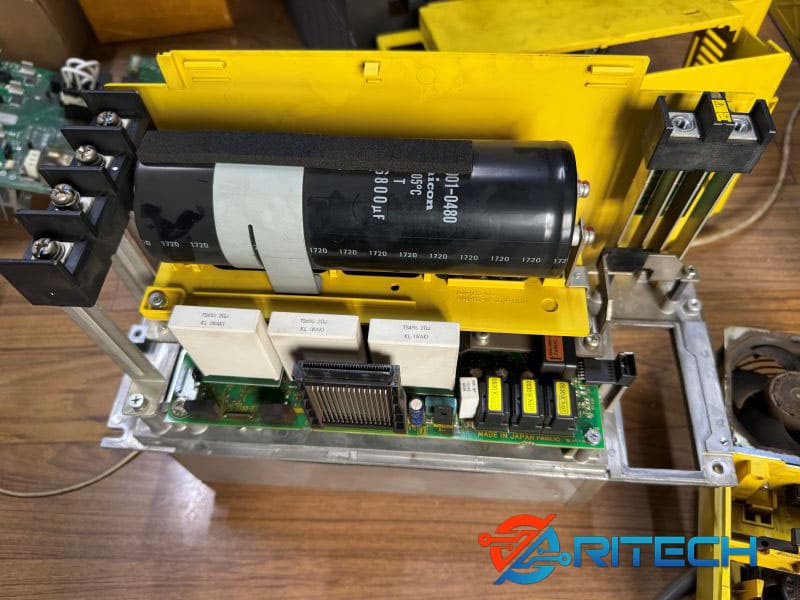

Bước 1: Kiểm tra khối nguồn, IGBT công suất và mạch driver điều khiển

Môi trường nhà xưởng cơ khí, cắt gọt tại Phú Thọ thường có độ ẩm cao, dính nhiều bụi dầu và mạt phoi sắt. Do đó, bước đầu tiên là phải làm sạch toàn diện để tránh hiện tượng rò điện, phóng dòng sau khi thay linh kiện mới.

• Vệ sinh công nghiệp bằng sóng siêu âm: Kỹ sư tách rời bo mạch điều khiển (Control Board) và bo mạch động lực ra khỏi khung vỏ nhôm tản nhiệt. Bo mạch được đưa vào bể tẩy rửa siêu âm chuyên dụng để đánh tan hoàn toàn dầu mỡ, oxit hóa bám sâu trong chân các linh kiện dán SMD, sau đó sấy khô trong tủ sấy nhiệt tiêu chuẩn suốt nhiều giờ.

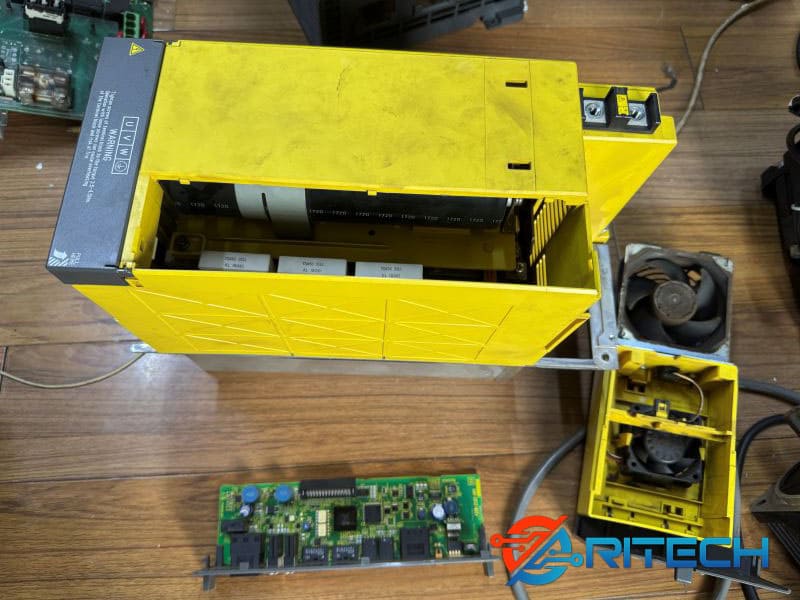

• Thay thế hệ thống giải nhiệt chính hãng: Tiến hành tháo bỏ quạt làm mát cũ đã bị già hóa hoặc kẹt bi. Thay mới bằng quạt tản nhiệt Fanuc chính hãng có cùng thông số điện áp và lưu lượng gió. Cạo sạch lớp keo tản nhiệt cũ đã bị khô khốc, vệ sinh phẳng mịn bề mặt tiếp xúc của cánh nhôm và phủ một lớp keo tản nhiệt carbon chuyên dụng mới thật mỏng, đều để tối ưu hóa khả năng truyền nhiệt từ lõi công suất ra ngoài.

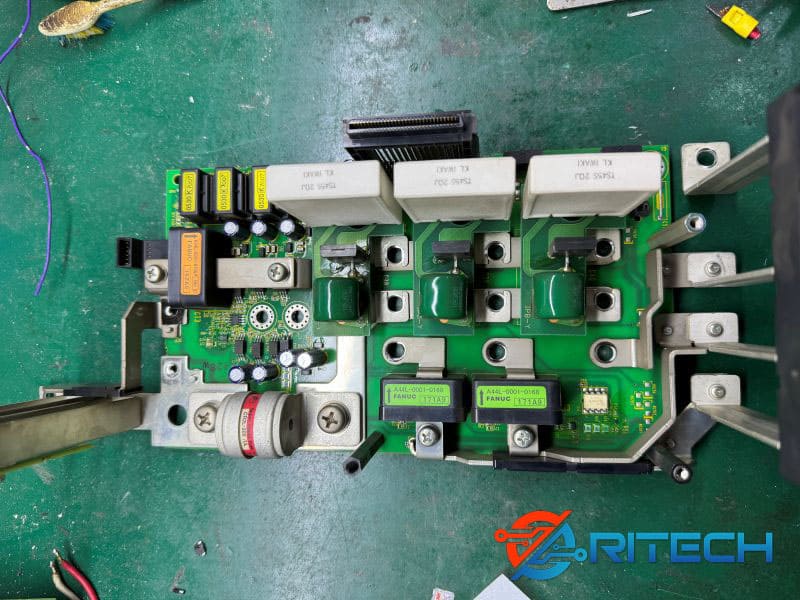

• Sửa chữa mạch driver điều khiển tầng kích: Thay mới các IC lái xung, các cách ly quang Optocoupler tốc độ cao và các điện trở kích chân van bị tăng trị số. Việc phục hồi mạch driver này đảm bảo các van công suất IGBT luôn nhận được xung kích đóng mở vuông vắn, dứt khoát, triệt tiêu hoàn toàn nguy cơ trùng dẫn gây nổ lại IGBT.

• Hiệu chuẩn mạch cảm biến nhiệt độ (Thermistor Circuit): Thay thế cảm biến nhiệt độ analog hoặc các điện trở dán phân áp trên đường mạch dò nhiệt dội về vi xử lý CPU, xóa bỏ hoàn toàn hiện tượng báo lỗi 6 giả lập khi máy vừa bật nguồn.

Bước 2: Kiểm tra động cơ servo, encoder và hệ thống phản hồi tín hiệu

Một bộ Drive tốt không thể vận hành trơn tru nếu hệ thống phản hồi tín hiệu từ động cơ ngoài máy bị chập chờn. Do đó, kỹ sư IGBT luôn tiến hành kiểm tra đồng bộ phần ngoại vi kết nối:

• Kiểm tra cách điện cuộn dây động cơ: Sử dụng đồng hồ đo điện trở cách điện Megger để kiểm tra các pha U, V, W của động cơ Servo kết nối với trục máy CNC. Đảm bảo cuộn dây động cơ không bị om nguồn, không bị rò điện hoặc chạm mát ra vỏ máy do dính dầu làm mát.

• Kiểm tra hệ thống phản hồi Encoder: Vệ sinh, kiểm tra các giắc cắm tín hiệu từ Encoder của động cơ dội về bộ Drive. Đường truyền dữ liệu vị trí và tốc độ phải đảm bảo thông suốt qua cáp quang truyền thông FSSB, không bị nhiễu hay chập chờn để tránh việc bộ AMP phải bơm dòng điện bù đột ngột sinh quá dòng, quá nhiệt.

Bước 3: Test tải và đánh giá độ ổn định sau sửa chữa

IGBT tuyệt đối không bàn giao thiết bị khi chỉ mới đo đạc tĩnh trên bàn thợ. Thiết bị bắt buộc phải chứng minh được độ bền và khả năng chịu tải thực tế tại phòng Lab trước khi xuất xưởng.

• Lắp ráp hoàn chỉnh và phủ sơn bảo vệ: Định vị lại các bo mạch vào khung vỏ, siết chặt các ốc lực của thanh cái đồng nối bus DC Link (cực L cộng, L trừ) để tránh hiện tượng lỏng ốc sinh phóng điện hồ quang. Sau đó, toàn bộ bo mạch được phủ một lớp sơn cách điện chuyên dụng nhằm chống ẩm, chống bụi dầu và mạt sắt nhà xưởng lọt vào sau này.

• Kết nối vào hệ thống Test Bench Fanuc tiêu chuẩn: Bộ AMP A06B-6240-H109 được đưa lên hệ thống tủ thử nghiệm mô phỏng đầy đủ của hãng Fanuc tại phòng Lab, kết nối với bộ nguồn tổng, màn hình điều khiển và động cơ Servo Fanuc tương ứng.

• Ép tải giả lập cường độ cao: Kỹ sư vận hành cho động cơ chạy ở các dải tốc độ từ thấp đến cực đại, thực hiện liên tục các chu kỳ tăng tốc, dừng đột ngột và đảo chiều liên tục để mô phỏng chính xác quá trình ăn dao nặng và dịch chuyển nhanh (Rapid) trên máy CNC.

• Sử dụng máy hiện sóng Oscilloscope giám sát trực tiếp dạng sóng dòng điện đầu ra. Thiết bị phải chạy test tải liên tục từ 2 đến 4 tiếng ổn định, nhiệt độ khối công suất nằm trong ngưỡng an toàn dưới 65 độ C và đèn hiển thị duy trì trạng thái Ready (dấu gạch ngang) thì mới đủ điều kiện nghiệm thu xuất xưởng.

Quy trình xử lý 3 bước khép kín và nghiêm ngặt này giúp IGBT đưa bộ Servo Amplifier Fanuc trở lại trạng thái vận hành hoàn hảo, đạt hiệu suất phục hồi từ 95 đến 98 phần trăm so với thiết bị mới mua từ hãng, giúp nhà xưởng tại Phú Thọ hoàn toàn an tâm sản xuất.

Để giúp bạn chủ động hơn trong khâu bàn giao thiết bị, bạn có muốn tìm hiểu thêm về quy trình lắp đặt an toàn và các lưu ý kỹ thuật khi đấu nối bộ AMP này vào tủ điện máy CNC sau sửa chữa không?

Dưới đây là bảng tổng hợp so sánh chi phí thực tế giữa hai phương án: Sửa chữa phần cứng chuyên sâu tại IGBT và Mua mới hoàn toàn bộ Servo Amplifier (AMP) Fanuc A06B-6240-H109.

BẢNG SO SÁNH CHI PHÍ VÀ HIỆU QUẢ KINH TẾ CHI TIẾT

(Mô phỏng dựa trên giá trị ước tính của bộ AMP Fanuc A06B-6240-H109 mới khoảng 50.000.000 đồng)

TÓM TẮT BÀI TOÁN KINH TẾ PHÊ DUYỆT

• Tổng ngân sách phương án mua mới: Khoảng 53.000.000 đồng + Thiệt hại doanh thu dừng máy suốt 1 tháng chờ hàng.

• Tổng ngân sách phương án sửa chữa: Chỉ khoảng 10.000.000 đến 15.000.000 đồng + Máy chạy lại sau 24 đến 48 giờ.

• Số tiền tiết kiệm ngay lập tức cho doanh nghiệp: Từ 35.000.000 đến 40.000.000 đồng tiền mặt.

Phương án sửa chữa phục hồi phần cứng tại IGBT  rõ ràng là sự lựa chọn tối ưu, giúp doanh nghiệp vừa bảo toàn được dòng vốn lưu động, vừa kiểm soát tuyệt đối rủi ro gián đoạn chuỗi cung ứng sản xuất của nhà máy tại Phú Thọ.
