Các mã lỗi phổ biến mà biến tần thường gặp và cách hạn chế lỗi phát sinh trong sản xuất công nghiệp

Trong xu thế tự động hóa ngày nay, biến tần đã trở thành thiết bị xương sống trong mọi nhà máy và xí nghiệp. Về mặt kỹ thuật, đây là thiết bị biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác, từ đó giúp kiểm soát tốc độ quay của động cơ một cách vô cấp và chính xác mà không cần phụ thuộc vào các hộp số cơ khí cồng kềnh.

Sự xuất hiện của biến tần mang lại những lợi ích vượt trội cho sản xuất, từ khả năng tiết kiệm điện năng mạnh mẽ cho các hệ thống bơm quạt, cho đến việc bảo vệ hệ thống cơ khí nhờ quá trình khởi động mềm tránh sụt áp lưới điện. Bên cạnh đó, thiết bị này còn giúp tối ưu hóa năng suất nhờ khả năng linh hoạt thay đổi tốc độ theo đúng yêu cầu của từng công đoạn công nghệ trên dây chuyền.

Chính vì đóng vai trò là trái tim điều khiển hệ thống truyền động, một khi biến tần gặp sự cố thì toàn bộ máy móc sẽ ngay lập tức bị gián đoạn, kéo theo những thiệt hại lớn về kinh tế cho doanh nghiệp. Với kinh nghiệm thực tế nhiều năm xử lý các dòng biến tần công suất lớn, IGBT đã tổng hợp chi tiết các mã lỗi phổ biến nhất cùng giải pháp phòng ngừa cốt lõi ngay dưới đây nhằm giúp các kỹ sư vận hành hạn chế tối đa thời gian dừng máy.

BẢNG PHÂN TÍCH MÃ LỖI BIẾN TẦN VÀ ĐÁNH GIÁ NGUY CƠ

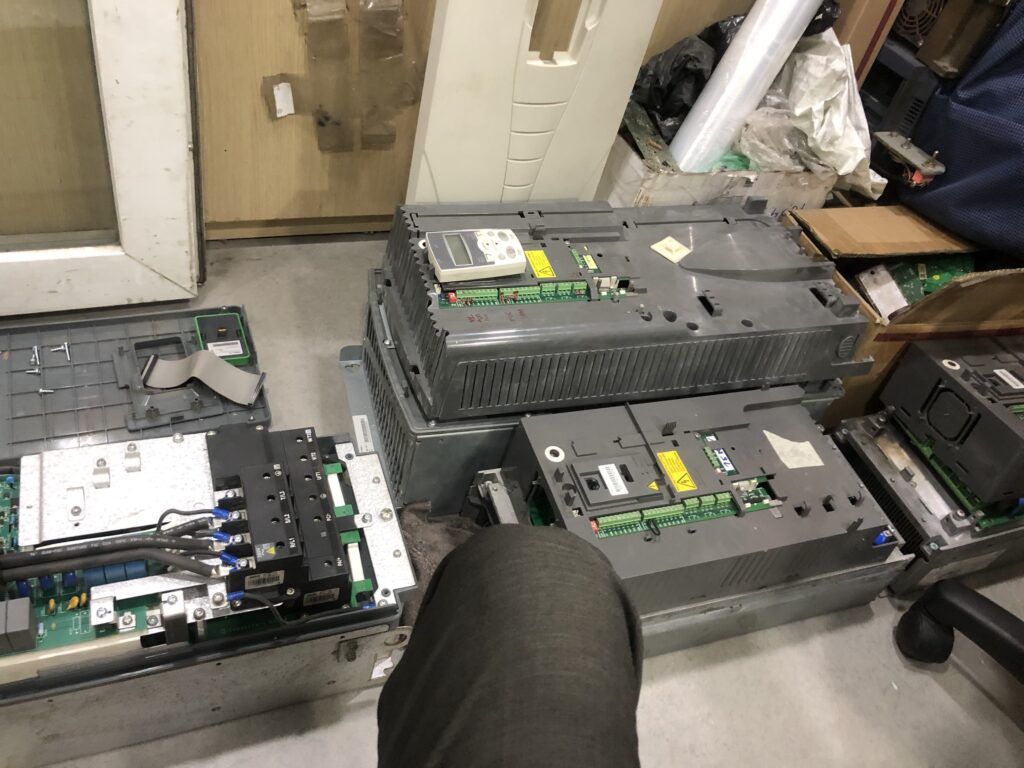

Tại sao biến tần thường phát sinh lỗi trong môi trường công nghiệp?

Trong số tất cả các sự cố, Quá dòng (Overcurrent – OC) là mã lỗi kinh điển và xuất hiện nhiều nhất trên mọi dòng biến tần. Khi mã lỗi này kích hoạt, biến tần sẽ ngay lập tức cắt đầu ra để bảo vệ các linh kiện bán dẫn đắt tiền bên trong.

Đối với các dòng biến tần phổ biến hiện nay, lỗi quá dòng thường được chia nhỏ thành 3 trạng thái tương ứng với 3 mã lỗi cụ thể sau đây.

1. Lỗi quá dòng khi đang tăng tốc (Acceleration Overcurrent)

• Ký hiệu thường gặp: OC1 (trên biến tần LS, Frecon, INVT), F0001 (Siemens), E.OC1 (Mitsubishi).

• Thời điểm xuất hiện: Lỗi xảy ra ngay trong quá trình động cơ bắt đầu quay và đang tăng dần tốc độ từ $0\text{Hz}$ lên tần số cài đặt.

• Nguyên nhân cốt lõi:

  • Cơ khí bị bó cứng: Trục động cơ, băng tải, cánh quạt hoặc hộp số bị kẹt cứng do hỏng vòng bi, khô dầu mỡ. Biến tần phải “gồng” dòng điện lên cực đại để thắng lực quán tính ban đầu nhưng không được.

  • Thời gian tăng tốc quá ngắn: Thông số Acceleration Time cài đặt quá thấp (ví dụ: tải nặng nhưng cài tăng tốc chỉ 1–2 giây). Biến tần buộc phải cấp một dòng điện khổng lồ trong thời gian quá ngắn để ép motor đạt tốc độ yêu cầu.

  • Cài đặt sai thông số động cơ: Thông số dòng định mức (Motor Rated Current) hoặc chế độ điều khiển (V/F, Sensorless Vector) trong biến tần bị khai báo sai lệch so với nhãn nhôm thực tế của motor.

2. Lỗi quá dòng khi đang chạy tốc độ ổn định (Constant Speed Overcurrent)

• Ký hiệu thường gặp: OC2 (LS, Frecon, INVT), E.OC2 (Mitsubishi).

• Thời điểm xuất hiện: Động cơ đã tăng tốc xong, đang vận hành ổn định ở tần số mong muốn thì đột ngột biến tần ngắt ngõ ra và báo lỗi.

• Nguyên nhân cốt lõi:

  • Tải tăng nặng đột ngột: Trong quá trình sản xuất, máy nghiền bị kẹt dị vật, lòng dập bị quá lượng phôi, hoặc băng tải bị quá tải nguyên vật liệu đột xuất khiến dòng điện tăng vọt vượt ngưỡng dòng ngắt của biến tần (Overcurrent Trip).

  • Nguồn điện lưới trồi sụt: Sự sụt áp đột ngột của lưới điện nhà máy do các máy công suất lớn khác khởi động làm cho dòng điện của biến tần tăng lên để bù lại công suất hao hụt.

  • Lỗi rò rỉ điện ngầm: Cuộn dây bên trong motor bị nóng lên sau một thời gian chạy, dẫn đến bong tróc lớp sơn cách điện và gây rò rỉ, chạm chập pha nhẹ xuống đất hoặc giữa các pha với nhau.

3. Lỗi quá dòng khi đang giảm tốc (Deceleration Overcurrent)

• Ký hiệu thường gặp: OC3 (LS, Frecon, INVT), E.OC3 (Mitsubishi).

• Thời điểm xuất hiện: Xảy ra lúc biến tần nhận lệnh dừng (STOP) hoặc giảm tốc độ từ tần số cao xuống tần số thấp.

• Nguyên nhân cốt lõi:

  • Thời gian giảm tốc quá ngắn: Thông số Deceleration Time cài đặt quá ngắn đối với các hệ thống có quán tính lớn (như quạt hút ly tâm công nghiệp, máy ly tâm, cơ cấu nâng hạ). Tải quay quá nhanh ép ngược động cơ thành máy phát điện sinh dòng phản hồi cực lớn.

  • Chưa lắp hoặc hỏng hệ thống hãm: Biến tần không được lắp Điện trở xả (Braking Resistor) hoặc bo mạch điều khiển xả (Braking Unit) bên trong biến tần đã bị hỏng, khiến dòng điện phản hồi không thể tiêu tán.

4. Lỗi quá dòng ngay khi vừa cấp nguồn hoặc vừa ấn RUN (Lỗi phần cứng)

• Ký hiệu thường gặp: Thường báo thẳng OC cố định, không phân biệt 1, 2, 3.

• Thời điểm xuất hiện: Vừa đóng điện Aptomat nguồn chưa làm gì đã báo lỗi, hoặc cứ bấm nút RUN (motor chưa kịp nhích) là biến tần lập tức khóa đầu ra báo OC.

• Nguyên nhân cốt lõi:

  • Chết khối công suất IGBT: Đây là kịch bản tồi tệ nhất. Các van bán dẫn IGBT bên trong biến tần đã bị đánh thủng (bị chập thông các chân chập cheng).

  • Hỏng mạch driver/bo kích: Bo mạch điều khiển xung kích mở IGBT bị hỏng linh kiện (chết opto, chập điện trở kích), dẫn đến lệnh mở dòng bị sai lệch, gây ngắn mạch nội bộ.

  • Hỏng cảm biến dòng (Current Transformer – CT): Bản thân biến tần không bị quá dòng, nhưng linh kiện cảm biến dòng hồi tiếp về vi xử lý bị hỏng hoặc báo sai tín hiệu ảo.

🛠️ Quy trình xử lý nhanh lỗi OC cho anh em kỹ thuật nhà máy:

Khi biến tần báo lỗi OC, hãy thực hiện nghiêm ngặt quy trình cô lập kiểm tra từ ngoài vào trong của IGBT:

1. Tuyệt đối KHÔNG bấm Reset để chạy lại ngay: Việc cố bấm chạy lại khi phần cứng đang bị chạm chập sẽ làm nổ tung khối công suất, biến một lỗi sửa chữa nhẹ thành rác thải công nghiệp.

2. Kiểm tra cơ khí: Dùng tay hoặc dụng cụ chuyên dụng quay thử trục motor xem có bị kẹt, bó cứng hay không.

3. Cô lập Motor: Tháo hẳn 3 đầu dây ngõ ra U, V, W nối từ biến tần ra motor.

   • Dùng đồng hồ vạn năng đo thang điện trở (hoặc đồng hồ Megomet) kiểm tra cách điện cuộn dây motor xem có bị chạm đất, chập pha không.

   • Bật biến tần chạy không tải (không đấu motor). Nếu biến tần hết báo lỗi và xuất ra đủ điện áp ba pha cân bằng $\rightarrow$ Lỗi nằm ở motor hoặc đường cáp. Nếu biến tần vẫn báo lỗi OC $\rightarrow$ Khẳng định 100% lỗi nằm ở bo mạch hoặc IGBT bên trong biến tần.

4. Kiểm tra thông số: Nếu chỉ bị OC1 hoặc OC3 do tải nặng, hãy tăng thời gian tăng/giảm tốc (Accel/Decel Time) lên và theo dõi lại.

Tiếp sau lỗi quá dòng (OC), Quá áp (Overvoltage – OV) là nhóm lỗi phổ biến thứ hai mà các kỹ sư cơ điện thường xuyên phải đối mặt. Lỗi này xuất hiện khi điện áp trên sườn DC Bus (điện áp một chiều sau khối chỉnh lưu và tụ lọc) vượt quá ngưỡng an toàn cho phép của biến tần.

Để bảo vệ hệ thống tụ lọc nguồn không bị phồng nổ và ngăn ngừa đánh thủng các van công suất, biến tần sẽ ngay lập tức ngắt ngõ ra. Đối với các dòng biến tần công nghiệp, lỗi quá áp thường được chia làm 3 mã tương ứng với từng trạng thái vận hành cụ thể.

1. Lỗi quá áp khi đang giảm tốc (Deceleration Overvoltage)

• Ký hiệu thường gặp: OV1 hoặc OV3 (tùy hãng như LS, Frecon, INVT), E.OV1 (Mitsubishi), F0002 (Siemens).

• Thời điểm xuất hiện: Lỗi này xảy ra nhiều nhất trong sản xuất, xuất hiện ngay khi biến tần nhận lệnh dừng (STOP) hoặc lệnh giảm tốc độ của motor.

• Ý nghĩa và nguyên nhân: * Khi biến tần ép motor giảm tốc độ nhanh hơn tốc độ quán tính tự nhiên của tải, motor sẽ biến thành một máy phát điện.

  • Năng lượng động năng khổng lồ từ tải (như cánh quạt ly tâm lớn, mâm máy ly tâm, rulo cuộn thép, hoặc cẩu trục đang hạ tải xuống) sẽ truyền ngược về biến tần thông qua các van diode ngược của khối IGBT.

  • Năng lượng này nạp thẳng vào hệ thống tụ lọc DC Bus. Nếu thời gian giảm tốc (Deceleration Time) cài đặt quá ngắn, năng lượng dồn về quá nhanh vượt quá khả năng tự tiêu tán của tụ, điện áp DC Bus sẽ vọt lên (ví dụ vượt ngưỡng $750\text{V} – 800\text{V}$ đối với lưới $380\text{V}$) và kích hoạt lỗi.

2. Lỗi quá áp khi đang chạy tốc độ ổn định (Constant Speed Overvoltage)

• Ký hiệu thường gặp: OV2 (LS, Frecon, INVT), E.OV2 (Mitsubishi).

• Thời điểm xuất hiện: Biến tần báo lỗi khi motor đang vận hành rất ổn định ở một tần số cố định (không tăng, không giảm tốc).

• Ý nghĩa và nguyên nhân:

  • Hiện tượng tải ghì / tải kéo: Xảy ra ở các ứng dụng chạy xả cuộn, cẩu trục hạ hàng, hoặc hệ thống băng tải dốc xuống. Lúc này, trọng lực hoặc lực kéo của cuộn vật liệu phía sau liên tục đẩy tốc độ motor chạy nhanh hơn tốc độ quay do biến tần cấp ra. Motor liên tục ở trạng thái phát điện ngược về DC Bus dù đang trong chu kỳ chạy.

  • Điện áp lưới dâng cao đột biến: Các thiết bị công suất lớn khác trong nhà máy đột ngột ngắt điện, hoặc tụ bù nền của trạm biến áp xí nghiệp đóng cắt sai thời điểm làm điện áp nguồn vào dâng cao bất thường.

3. Lỗi quá áp khi đang tăng tốc (Acceleration Overvoltage)

• Ký hiệu thường gặp: OV3 (hoặc OV1 tùy dòng), E.OV3.

• Thời điểm xuất hiện: Xuất hiện ngay trong quá trình tăng tốc từ $0\text{Hz}$ lên tần số cài đặt.

• Ý nghĩa và nguyên nhân: Trường hợp này khá ít gặp nhưng cực kỳ nguy hiểm, thường do:

  • Động cơ bị quay ngược trước khi chạy: Ví dụ trong hệ thống quạt hút khói, luồng gió tự nhiên từ ngoài thổi vào làm cánh quạt quay ngược tự do. Khi biến tần phát lệnh RUN để quay xuôi, xung đột từ trường làm motor phát ngược năng lượng về DC Bus ngay tức thì.

  • Cài đặt sai thông số hãm động năng: Các thông số liên quan đến bù mô-men xoắn (Torque Boost) cài quá cao làm biến tần cấp dòng lớn ở tần số thấp, gặp tải quán tính lớn phản hồi ngược ngay khi khởi động.

4. Lỗi quá áp ngay khi vừa cấp nguồn (Chưa ấn RUN)

• Ký hiệu thường gặp: Báo thẳng chữ OV cố định trên màn hình điều khiển.

• Thời điểm xuất hiện: Vừa bật Aptomat cấp điện cho tủ, chưa nhấn khởi động máy nhưng biến tần đã hiển thị lỗi lập tức.

• Ý nghĩa và nguyên nhân: * Nguồn điện đầu vào quá cao: Điện áp lưới điện ba pha cấp vào vượt quá giới hạn trên của biến tần (ví dụ điện áp lưới dâng lên $> 440\text{V}$ AC đối với biến tần định mức $380\text{V}$).

  • Hỏng mạch đo áp (Mạch hồi tiếp): Điện áp thực tế DC Bus hoàn toàn bình thường (khoảng $540\text{V} – 620\text{V}$ DC), nhưng bo mạch điều khiển của biến tần bị hỏng các điện trở phân áp hoặc hỏng IC cảm biến đo điện áp, dẫn đến báo tín hiệu ảo về vi xử lý.

🛠️ Giải pháp khắc phục và hạn chế lỗi quá áp (OV) trong sản xuất

Để xử lý dứt điểm lỗi OV, các kỹ sư của IGBT khuyến nghị áp dụng các biện pháp kỹ thuật theo thứ tự sau:

• Tăng thời gian giảm tốc (Decel Time): Biện pháp đơn giản và kinh tế nhất. Hãy nới rộng thời gian giảm tốc lên (ví dụ từ 5 giây lên 15–20 giây hoặc lâu hơn) để năng lượng phản hồi về từ từ và tụ điện có thời gian tự tiêu tán.

• Lắp điện trở xả (Braking Resistor): Đối với các ứng dụng bắt buộc phải dừng ngắt nhanh (máy ly tâm, máy cắt, cẩu trục), bắt buộc phải lắp thêm điện trở xả. Khi áp DC Bus vượt ngưỡng an toàn, biến tần sẽ kích mở một van bán dẫn nội bộ (Braking Unit) để dẫn toàn bộ dòng điện dư thừa ra điện trở xả và tiêu tán dưới dạng nhiệt năng.

• Kích hoạt chế độ ngăn quá áp (Stall Prevention / Overvoltage Anti-dump): Bật tính năng này trong cài đặt. Khi biến tần thấy áp DC Bus tăng cao trong lúc giảm tốc, nó sẽ tự động kéo dài thời gian giảm tốc ra một cách thông minh để áp không vượt ngưỡng ngắt lỗi.

• Kiểm tra nguồn điện lưới: Dùng đồng hồ đo điện áp ba pha đầu vào xem có bị lệch pha hoặc dâng cao quá mức không. Nếu lưới điện trồi sụt liên tục, nên lắp thêm cuộn kháng đầu vào (AC Choke) để lọc bớt đỉnh điện áp nhọn của nguồn lưới.

Trong hệ thống điện nhà máy, Thấp áp (Undervoltage – UV hay Lu) là nhóm lỗi bảo vệ nguồn điện cực kỳ phổ biến. Lỗi này kích hoạt khi điện áp trên sườn DC Bus của biến tần bị sụt giảm xuống dưới mức giới hạn tối thiểu cho phép (ví dụ: với biến tần chạy lưới $380\text{V}$, điện áp DC Bus bình thường dao động khoảng $540\text{V} – 620\text{V}$ DC; nếu sụt xuống dưới khoảng $400\text{V} – 430\text{V}$ DC, biến tần sẽ lập tức ngắt đầu ra để bảo vệ).

Khi bị sụt áp, dòng điện ngõ ra sẽ tăng lên rất cao để bù lại công suất hao hụt, dễ gây cháy motor hoặc phá hủy linh kiện chỉnh lưu đầu vào. Do đó, việc hiểu rõ các trạng thái thấp áp sẽ giúp anh em kỹ thuật bắt bệnh chính xác.

1. Lỗi thấp áp khi đang vận hành có tải (Running Undervoltage)

• Ký hiệu thường gặp: UV1 (LS, Frecon, INVT), F0003 (Siemens), E.UV1 (Mitsubishi), Lu (Fuji).

• Thời điểm xuất hiện: Biến tần đang điều khiển động cơ chạy bình thường thì đột ngột màn hình chớp nháy báo lỗi và dừng máy.

• Nguyên nhân cốt lõi trong nhà máy:

  • Hiện tượng sụt áp lưới cục bộ: Đây là nguyên nhân hàng đầu. Khi các thiết bị công suất siêu lớn trong nhà máy (như lò hồ quang, máy luyện thép, máy dập, hoặc các động cơ lớn khởi động trực tiếp bằng dòng Y/$\Delta$) kích hoạt, chúng sẽ hút một lượng dòng điện khổng lồ, làm sụt áp cục bộ trên toàn bộ đường dây điện của phân xưởng.

  • Mất pha đầu vào: Một trong ba pha nguồn cấp (R - S - T) bị mất do đứt cầu chì hoặc lỏng áp-tô-mát. Biến tần vẫn sáng nguồn nhờ nguồn điện từ hai pha còn lại, nhưng khi kéo tải, hệ thống chỉnh lưu không đủ năng lượng để duy trì áp DC Bus, dẫn đến sụt áp ngay lập tức.

  • Tiết diện dây cấp nguồn quá nhỏ: Đường dây cấp nguồn từ trạm biến áp đến tủ điện quá dài mà tiết diện dây lại nhỏ, gây ra sụt áp sườn (sụt áp trên đường dây) khi máy chạy tải nặng.

2. Lỗi thấp áp ngay khi vừa bấm RUN (Khởi động sụt áp)

• Ký hiệu thường gặp: UV2 hoặc báo thẳng UV/Lu.

• Thời điểm xuất hiện: Biến tần ở trạng thái chờ (READY) thì điện áp báo bình thường. Nhưng cứ hễ kỹ thuật nhấn nút RUN để motor bắt đầu nhích nhẹ là biến tần sập nguồn báo lỗi thấp áp.

• Nguyên nhân cốt lõi:

  • Khởi động từ nội bộ (Contactor / Bypass Relay) bị hỏng: Bên trong biến tần luôn có một mạch nạp đầu (qua điện trở hạn dòng) và một rơ-le hoặc khởi động từ nội bộ để đóng tắt mạch này sau khi tụ đã nạp đầy. Nếu tiếp điểm của rơ-le/contactor này bị cháy rỗ, hư hỏng hoặc không hút, toàn bộ dòng điện nuôi motor sẽ phải đi qua điện trở hạn dòng nhỏ. Khi bấm RUN, điện trở này gánh dòng sẽ sụt áp cực nặng, khiến DC Bus tụt sâu và báo lỗi.

  • Động cơ bị chập nhẹ hoặc quá tải quá nặng ban đầu: Motor bị bó cứng cơ khí khiến dòng khởi động vọt lên quá cao trong tích tắc, “hút” cạn năng lượng tích trữ trong hệ thống tụ điện của biến tần trước khi nguồn lưới kịp bù vào.

3. Lỗi thấp áp hiển thị cố định ngay khi vừa cấp nguồn (Chưa ấn RUN)

• Ký hiệu thường gặp: Màn hình hiển thị UV hoặc Lu nhấp nháy liên tục, không thể bấm chuyển sang trạng thái sẵn sàng chạy.

• Thời điểm xuất hiện: Vừa bật Aptomat nguồn lên là biến tần báo lỗi luôn.

• Nguyên nhân cốt lõi:

  • Hệ thống tụ lọc nguồn bị khô (Lão hóa phần cứng): Đối với các biến tần đã sử dụng lâu năm (từ 5–10 năm) trong môi trường nhà máy nóng bức, dung dịch điện phân bên trong các quả tụ lọc DC Bus lớn bị khô, làm giảm dung lượng tích trữ của tụ. Tụ không còn khả năng ngậm đủ điện áp định mức dù nguồn lưới đầu vào hoàn toàn bình thường.

  • Hỏng bo mạch đo áp hồi tiếp: Điện áp DC Bus thực tế đo bằng đồng hồ vạn năng vẫn đủ ($540\text{V}$ DC), nhưng mạch phân áp (gồm các điện trở giá trị cao ghim áp về vi xử lý) bị tăng trị số, bị đứt hoặc hỏng IC so sánh, khiến vi xử lý nhận diện sai tín hiệu điện áp thực tế.

  • Nguồn lưới cấp vào bị thiếu điện áp: Trạm biến áp của nhà máy đang để nấc điện áp quá thấp, hoặc nguồn điện lưới khu vực bị yếu ổn định (ví dụ lưới $380\text{V}$ nhưng đo thực tế chỉ được $320\text{V} – 340\text{V}$ AC).

🛠️ Giải pháp phòng ngừa và xử lý lỗi thấp áp (UV) từ chuyên gia IGBT

Để hạn chế tối đa lỗi thấp áp làm gián đoạn dây chuyền sản xuất công nghiệp, IGBT khuyến nghị anh em bảo trì thực hiện các bước sau:

• Lắp thêm cuộn kháng đầu vào (AC Choke): Cuộn kháng đóng vai trò như một bộ “giảm chấn” điện động. Nó giúp san phẳng các sóng hài, bù đắp các khoảng sụt áp nhọn trong tích tắc của lưới điện, giúp điện áp cấp vào biến tần ổn định hơn.

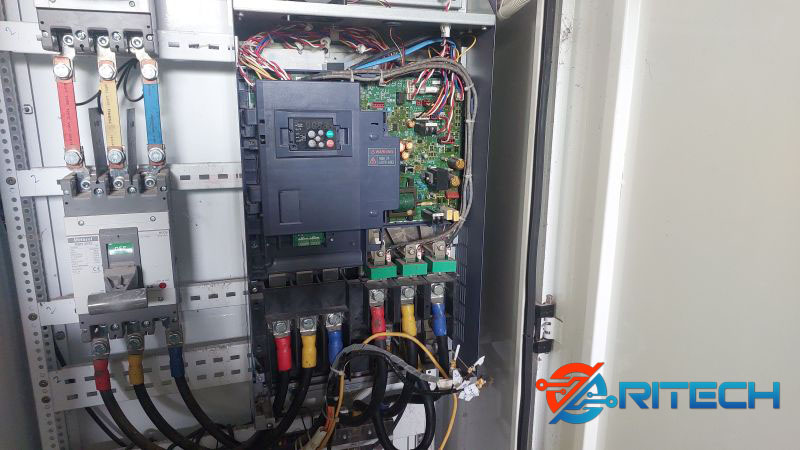

• Định kỳ kiểm tra và siết lực Terminal nguồn: Lỏng ốc vít tại CB, Contactor tổng hoặc terminal R-S-T của biến tần sẽ tạo ra điện trở tiếp xúc lớn, gây sụt áp cục bộ và sinh nhiệt chảy nhựa. Hãy siết lực định kỳ 3–6 tháng/lần.

• Sử dụng tính năng “Kinetic Buffering” (Bù động năng khi mất nguồn lưới): Đối với các hãng lớn như Siemens, ABB, Yaskawa, hãy bật tính năng này trong cài đặt. Khi lưới điện bị sụt áp đột ngột trong vài chu kỳ, biến tần sẽ dùng chính quán tính quay của motor để biến motor thành máy phát nạp ngược lại DC Bus, giữ cho biến tần không bị ngắt lỗi UV đối với các cú sụt áp chớp nhoáng dưới 1 giây.

• Kiểm tra sức khỏe tụ điện (Với biến tần cũ): Nếu biến tần thường xuyên báo UV dù lưới điện rất khỏe, hãy liên hệ đơn vị kỹ thuật chuyên nghiệp để đo dung lượng tụ nguồn DC Bus và tiến hành thay thế các quả tụ đã bị khô dòng trước khi chúng gây nổ lan sang khối công suất.

Quá nhiệt (Overheat / Over Temperature – OH) là mã lỗi bảo vệ nhiệt độ kinh điển trên biến tần. Linh kiện bán dẫn bên trong biến tần, đặc biệt là khối công suất IGBT, sinh nhiệt rất lớn khi đóng cắt dòng điện ở tần số cao. Nếu hệ thống tản nhiệt hoạt động không hiệu quả để nhiệt độ vượt quá ngưỡng an toàn (thường từ $80^\circ\text{C} – 90^\circ\text{C}$ tùy hãng), biến tần sẽ lập tức báo lỗi và ngắt ngõ ra để tránh hiện tượng “om nhiệt” gây chảy mạch hoặc nổ công suất.

Đối với hệ thống điện công nghiệp, lỗi quá nhiệt thường được chia thành các mã lỗi phổ biến sau đây dựa trên vị trí và trạng thái phát sinh.

1. Lỗi quá nhiệt khối công suất (IGBT Overheat)

• Ký hiệu thường gặp: OH1 (LS, Frecon, INVT), E.OH1 (Mitsubishi), F0004 (Siemens).

• Thời điểm xuất hiện: Xuất hiện sau khi biến tần chạy có tải được một khoảng thời gian (từ vài phút đến vài tiếng). Sờ vào phần cánh nhôm tản nhiệt phía sau biến tần thấy nóng rát.

• Ý nghĩa và nguyên nhân cốt lõi: * Quạt làm mát bị hỏng hoặc giảm hiệu suất: Quạt tản nhiệt của biến tần bị chết cuộn dây, hỏng vòng bi dẫn đến quay lờ đờ hoặc kẹt cứng không quay.

  • Cánh tản nhiệt bị nghẹt bụi: Trong môi trường nhà máy dệt, xi măng, bao bì hoặc gỗ, bụi mịn bám thành một lớp “thảm cách nhiệt” dày đặc trên các khe của cánh nhôm. Gió từ quạt không thể đối lưu để làm mát cho khối IGBT phía trong.

  • Tủ điện bị bí hơi: Tủ điện chứa biến tần không có quạt hút gió ra ngoài, hoặc lưới lọc bụi của tủ điện bị bít kín, khiến luồng khí nóng bên trong tủ cứ quay vòng và nóng dần lên.

2. Lỗi quá nhiệt bo mạch điều khiển (Control Board Overheat)

• Ký hiệu thường gặp: OH2 (hoặc báo OH nhấp nháy tùy dòng).

• Thời điểm xuất hiện: Có thể xuất hiện ngay cả khi biến tần đang chạy tải rất nhẹ hoặc vừa mới vận hành.

• Ý nghĩa và nguyên nhân cốt lõi:

  • Nhiệt độ môi trường bên trong tủ điện quá cao: Nhiệt độ xung quanh bo mạch điều khiển vượt quá $50^\circ\text{C} – 60^\circ\text{C}$ (ngưỡng chịu đựng của các linh kiện điện tử vi mạch). Thường do tủ điện đặt quá gần các nguồn nhiệt công nghiệp như lò sấy, lò nung, hoặc tủ điện bị ánh nắng mặt trời chiếu trực tiếp.

  • Hỏng cảm biến nhiệt độ nội bộ (Thermal Sensor): Nhiệt độ thực tế của bo mạch vẫn mát, nhưng linh kiện cảm biến nhiệt (NTC/PTC) gắn trên bo mạc bị tăng trị số, bị lỗi hoặc mạch xử lý tín hiệu nhiệt độ báo giá trị ảo về vi xử lý.

3. Lỗi quá nhiệt động cơ (Motor Overheat)

• Ký hiệu thường gặp: OH3, OH4 hoặc ETH (Electronic Thermal Relay).

• Thời điểm xuất hiện: Biến tần báo lỗi bảo vệ nhiệt nhưng thực tế thân biến tần không nóng, ngược lại vỏ của motor (động cơ) đang nóng lên bất thường.

• Ý nghĩa và nguyên nhân cốt lõi:

  • Động cơ chạy ở tần số quá thấp trong thời gian dài: Đây là lỗi rất hay gặp ở các hệ thống tháp làm mát hoặc bơm/quạt điều khiển áp suất. Quạt đuôi của motor thông thường quay theo trục máy. Khi biến tần giảm tốc độ motor xuống quá thấp (dưới $25\text{Hz}$ – $30\text{Hz}$), quạt đuôi quay rất chậm không đủ gió làm mát cho vỏ motor, trong khi cuộn dây vẫn sinh nhiệt liên tục dẫn đến quá nhiệt.

  • Hút ẩm hoặc mất cân bằng pha motor: Cuộn dây motor bị ẩm hoặc lệch dòng giữa các pha làm motor sinh nhiệt nội bộ rất nhanh. Biến tần nhận tín hiệu từ cảm biến nhiệt độ (PT100) tích hợp trong motor truyền về và ngắt lỗi để bảo vệ motor không bị cháy.

🛠️ Giải pháp khắc phục triệt để lỗi quá nhiệt (OH) từ chuyên gia IGBT

Lỗi OH phần lớn xuất phát từ công tác vệ sinh và môi trường lắp đặt. Để xử lý dứt điểm, IGBT khuyến nghị các kỹ sư vận hành thực hiện các bước sau:

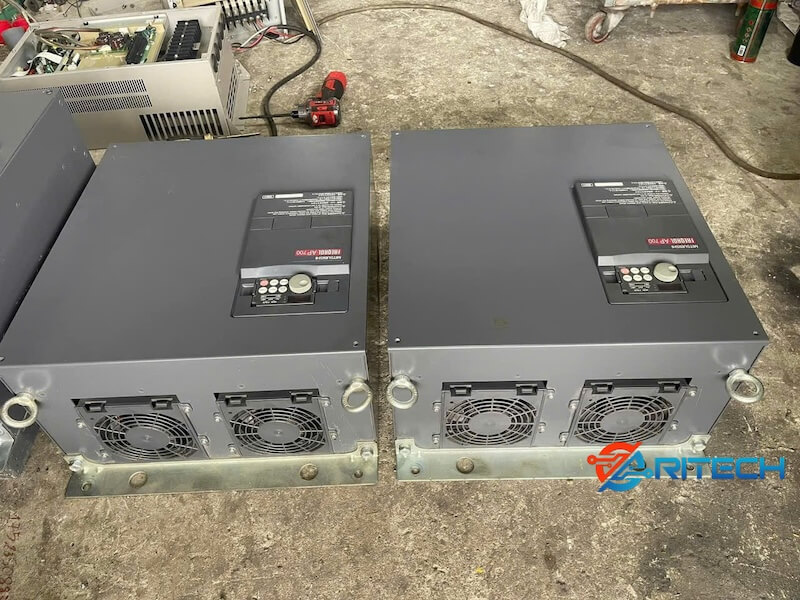

• Xử lý hệ thống làm mát nội bộ: Định kỳ 3–6 tháng, dùng khí nén khô (đã qua lọc tách nước) thổi sạch bụi bẩn bám trên cánh tản nhiệt nhôm. Kiểm tra bằng tay xem quạt tản nhiệt có quay trơn tru không, nếu quạt kêu to hoặc quay chậm thì phải thay thế ngay.

• Cải tạo thông gió tủ điện: Thiết kế luồng gió trong tủ điện theo nguyên lý “khí lạnh vào từ đáy, khí nóng ra ở đỉnh”. Bắt buộc phải lắp quạt hút công suất phù hợp ở phía trên tủ để cưỡng bức khí nóng ra ngoài. Với các phòng điện quá kín hoặc nhiệt độ môi trường $>40^\circ\text{C}$, nên cân nhắc lắp điều hòa chuyên dụng cho tủ điện.

• Giải pháp cho Motor chạy tốc độ thấp: Nếu quy trình công nghệ bắt buộc motor phải chạy ở tần số thấp liên tục, hãy tháo bỏ quạt đuôi cơ học của motor và lắp thêm một quạt cưỡng bức chạy nguồn độc lập (quạt thổi độc lập). Quạt này luôn quay ở tốc độ tối đa để làm mát cho motor dù motor có chạy chậm hay dừng.

• Kiểm tra keo tản nhiệt (Với biến tần cũ): Nếu biến tần đã dùng trên 5 năm, lớp keo tản nhiệt nằm giữa khối IGBT và cánh nhôm có thể bị khô khốc, mất khả năng truyền nhiệt. Lúc này cần tháo khối công suất ra, vệ sinh sạch lớp keo cũ và bôi lớp keo tản nhiệt mới chất lượng cao để tăng hiệu quả giải nhiệt.

Trong hệ thống truyền động điện công nghiệp, Quá tải (Overload – OL) là mã lỗi bảo vệ dòng điện dựa trên đặc tính nhiệt. Khác với lỗi quá dòng (OC) ngắt lập tức khi dòng điện tăng vọt trong vài mili giây, lỗi quá tải (OL) sẽ kích hoạt sau một khoảng thời gian dòng điện vượt quá ngưỡng định mức (biến tần sẽ tích lũy nhiệt độ theo đường cong đặc tính nhiệt $I^2t$).

Khi phát hiện dòng điện duy trì ở mức cao liên tục, biến tần sẽ phát lệnh ngắt để bảo vệ cuộn dây động cơ không bị om nhiệt dẫn đến cháy rụi, đồng thời bảo vệ các linh kiện công suất nội bộ. Lỗi quá tải thường được phân chia rõ ràng thành lỗi quá tải biến tần và lỗi quá tải động cơ.

1. Lỗi quá tải động cơ (Motor Overload)

• Ký hiệu thường gặp: OL1 (LS, Frecon, INVT), E.OL1 (Mitsubishi), F0011 hoặc A0511 (Siemens), THM (Fuji).

• Ý nghĩa lỗi: Biến tần tính toán thấy dòng điện ngõ ra cấp cho motor đã vượt quá giá trị dòng định mức của motor được cài đặt trong thông số (Motor Rated Current) trong một khoảng thời gian dài liên tục.

• Nguyên nhân phát sinh trong sản xuất:

  • Quá tải cơ khí: Đây là lý do phổ biến nhất. Hệ thống băng tải chở quá khối lượng quy định, máy nghiền bị nạp quá nhiều nguyên liệu, máy đùn nhựa bị nghẹt phôi, hoặc trục máy bị bó do hỏng vòng bi, khô mỡ. Động cơ phải “gồng” mình kéo tải nặng khiến dòng điện tăng cao.

  • Động cơ bị chạy ở tần số thấp quá lâu: Khi chạy ở tốc độ thấp (dưới $25\text{Hz}$ – $30\text{Hz}$), quạt làm mát đuôi motor quay rất chậm làm hiệu suất tản nhiệt giảm mạnh. Biến tần sẽ tự động kích hoạt tính năng bảo vệ nhiệt điện tử (Electronic Thermal) để ngắt lỗi sớm hơn nhằm cứu motor khỏi bị cháy, dù dòng điện có thể chưa vượt ngưỡng tối đa.

  • Cài đặt thông số sai lệch: Người vận hành khai báo sai dòng điện định mức của motor trong biến tần thấp hơn dòng ghi trên nhãn động cơ thực tế, khiến biến tần hiểu lầm là motor đang bị quá tải.

  • Nguồn điện bị mất cân bằng pha: Lưới điện bị lệch pha hoặc terminal ngõ ra của biến tần bị lỏng, dẫn đến dòng điện dồn về các pha còn lại tăng cao đột biến.

2. Lỗi quá tải biến tần (Inverter Overload)

• Ký hiệu thường gặp: OL2 (LS, Frecon, INVT), E.OL2 (Mitsubishi), F0005 (Siemens).

• Ý nghĩa lỗi: Bản thân khối công suất và mạch chỉnh lưu của biến tần đang phải chịu một dòng điện vượt quá khả năng chịu đựng định mức của dòng biến tần đó (ví dụ: dòng tải thực tế vượt quá $120\%$ hoặc $150\%$ dòng định mức của biến tần trong vòng 60 giây).

• Nguyên nhân phát sinh trong sản xuất:

  • Chọn non công suất biến tần: Khi thiết kế hệ thống, kỹ sư chọn công suất biến tần bằng hoặc nhỏ hơn công suất motor đối với các loại tải nặng (như máy nghiền, máy nén, cẩu trục). Quy chuẩn đúng cho tải nặng là phải chọn biến tần vượt 1 cấp công suất so với motor.

  • Thời gian tăng tốc quá ngắn khi tải nặng: Biến tần phải gánh dòng cực đại liên tục để ép motor đạt tốc độ cao trong thời gian quá ngắn, khiến nhiệt độ các van bán dẫn IGBT vọt lên ngưỡng bảo vệ quá tải.

  • Khởi động nhiều động cơ cùng lúc: Một biến tần điều khiển song song nhiều động cơ (chạy đa động cơ), khi các động cơ khởi động không đồng thời sẽ gây ra các cú sốc dòng điện lớn vượt ngưỡng chịu đựng của biến tần.

🛠️ Giải pháp phòng ngừa và khắc phục lỗi quá tải (OL) từ IGBT

Để giải quyết triệt để lỗi quá tải, tránh việc hệ thống liên tục dừng máy làm gián đoạn dây chuyền sản xuất, anh em kỹ thuật nhà máy cần thực hiện các bước kiểm tra sau:

Bước 1: Kiểm tra phần cơ khí và tải thực tế

• Ngắt nguồn, dùng tay hoặc thiết bị chuyên dụng quay thử trục động cơ và hộp số để đảm bảo hệ thống chuyển động trơn tru, không bị kẹt cứng hay bó bi.

• Giảm lượng nguyên liệu đầu vào nếu máy đang chạy quá công suất thiết kế của dây chuyền.

Bước 2: Đo đạc dòng điện thực tế

• Dùng đồng hồ ampe kìm kẹp vào các pha ngõ ra U, V, W khi máy đang chạy để đối chiếu dòng điện thực tế với dòng điện hiển thị trên màn hình biến tần xem có trùng khớp không.

• Nếu dòng thực tế thấp mà biến tần vẫn báo OL1, hãy vào thông số để kiểm tra và cài đặt lại chính xác dòng định mức của motor theo đúng tem nhãn.

Bước 3: Giải pháp cho motor chạy tốc độ thấp

• Nếu quy trình công nghệ bắt buộc motor phải chạy chậm liên tục, hãy tháo bỏ cánh quạt cơ học ở đuôi và lắp thêm một cụm quạt độc lập (quạt cưỡng bức) sử dụng nguồn điện riêng để đảm bảo motor luôn được làm mát tối đa ở mọi tốc độ.

Bước 4: Tối ưu hóa thông số biến tần

• Tăng thời gian tăng tốc (Accel Time) lên để giảm dòng khởi động ban đầu.

• Điều chỉnh lại đặc tuyến V/F (Torque Boost) về mức phù hợp, tránh kích mô-men quá cao ở tần số thấp gây tổn hao dòng điện vô ích.

⚠️ Lời khuyên từ IGBT: Khi biến tần báo lỗi OL, hệ thống cần một khoảng thời gian từ 5 đến 10 phút để nguội đi. Tuyệt đối không được tăng thông số bảo vệ quá tải lên tối đa hoặc tắt bỏ tính năng bảo vệ nhiệt của biến tần nhằm “chạy cố”. Việc chạy cố khi hệ thống đang quá tải cơ khí thực tế sẽ trực tiếp làm cháy rụi cuộn dây motor hoặc đánh thủng hoàn toàn khối công suất IGBT của biến tần.

Chạm đất (Ground Fault – GF) hoặc rò điện đầu ra là nhóm lỗi bảo vệ phần cứng ở mức độ tối cao trên biến tần. Khi dòng điện ở các pha ngõ ra (U, V, W) bị rò rỉ hoặc chập thẳng ra vỏ máy, khung bệ cơ khí (nối đất), biến tần sẽ kích hoạt lệnh ngắt bảo vệ ngay lập tức trong vòng vài phần nghìn giây.

Lỗi này xuất hiện nhằm ngăn chặn nguy cơ giật điện gây nguy hiểm đến tính mạng con người, đồng thời cứu khối công suất IGBT không bị nổ tung do ngắn mạch.

1. Bản chất và các mã lỗi chạm đất thường gặp

Tùy thuộc vào từng hãng biến tần, lỗi chạm đất và rò điện đầu ra sẽ được hiển thị dưới các ký hiệu đặc trưng sau:

• Ký hiệu thường gặp: GF (trên biến tần LS, Frecon, Yaskawa), E.GF (Mitsubishi), F0016 hoặc F0017 (Siemens), OUT.F / ETH (một số dòng biến tần Đài Loan, Trung Quốc).

• Thời điểm xuất hiện: Lỗi có thể xuất hiện theo hai kịch bản: hiển thị ngay khi vừa cấp nguồn (lỗi phần cứng nội bộ) hoặc xuất hiện ngay khi vừa nhấn nút RUN (lỗi rò rỉ bên ngoài).

2. Nguyên nhân phát sinh lỗi GF trong sản xuất công nghiệp

Lỗi chạm đất phần lớn xuất phát từ những tổn hại thực tế của hệ thống dây cáp dẫn và động cơ sau một thời gian dài vận hành trong môi trường khắc nghiệt.

Nguyên nhân từ phía Động cơ (Motor)

• Cuộn dây motor bị om nhiệt, mất cách điện: Động cơ chạy quá tải liên tục hoặc bị thiếu gió làm mát khiến lớp sơn cách điện (véc-ni) trên cuộn dây bị bong tróc, nóng chảy. Các vòng dây đồng sẽ phóng điện hoặc chạm thẳng vào lõi thép (vỏ motor).

• Động cơ bị nhiễm ẩm ngập nước: Trong các nhà máy chế biến thủy sản, dệt nhuộm, hầm mỏ hoặc các bơm đặt ngoài trời, nước và độ ẩm cao xâm nhập vào hộp cực (terminal) của motor, tạo thành cầu dẫn điện từ pha ra vỏ.

Nguyên nhân từ đường cáp và thi công lắp đặt

• Cáp động cơ bị xước vỏ, dập nát: Dây cáp lực nối từ biến tần ra motor đi qua các máng cáp sắc nhọn, hoặc bị hệ thống cơ khí tì đè, chuột cắn làm hở lõi đồng, chạm vào máng cáp bằng kim loại đã nối đất.

• Đường cáp quá dài gây dòng rò ký sinh: Khi khoảng cách từ tủ điện biến tần đến động cơ quá xa (trên 50m – 100m), giữa lõi dây cáp và vỏ bọc kim loại/máng cáp sẽ hình thành một điện dung ký sinh lớn. Dòng điện xoay chiều tần số cao từ biến tần qua điện dung này rò xuống đất, khiến biến tần nhận diện nhầm là đang có lỗi GF.

Nguyên nhân từ bản thân biến tần (Lỗi phần cứng)

• Chết cảm biến dòng biến tần (Current Transformer – CT): Bản thân motor và cáp hoàn toàn bình thường, nhưng cảm biến dòng trên bo mạch của biến tần bị hỏng, báo tín hiệu dòng rò ảo về vi xử lý.

• Khối công suất IGBT bị nổ hỏng rò chân: Linh kiện bán dẫn IGBT bị lão hóa, nứt vỡ rò điện từ chân cực ra cánh tản nhiệt nhôm (cánh tản nhiệt luôn được nối đất).

3. Quy trình cô lập bóc tách lỗi GF chuẩn kỹ thuật

Khi biến tần báo lỗi GF, việc cố tình nhấn nút Reset để chạy lại là hành động cực kỳ nguy hiểm. Các kỹ sư của IGBT khuyến nghị thực hiện quy trình bóc tách lỗi theo các bước sau:

Bước 1: Cô lập để xác định vị trí lỗi

1. Tắt toàn bộ nguồn điện, dùng tua-vít tháo rời 3 đầu dây U, V, W ra khỏi terminal ngõ ra của biến tần.

2. Bật nguồn biến tần trở lại và cho chạy không tải (không đấu dây ra motor).

   • Trường hợp A: Nếu biến tần vẫn báo lỗi GF ngay khi bấm RUN $\rightarrow$ Khẳng định lỗi nằm ở phần cứng bên trong biến tần (hỏng IGBT hoặc hỏng mạch cảm biến dòng). Lúc này cần tháo biến tần đưa đi sửa chữa.

   • Trường hợp B: Nếu biến tần hết báo lỗi, hiển thị tần số chạy bình thường $\rightarrow$ Phần cứng biến tần tốt. Lỗi chắc chắn nằm ở đường cáp hoặc cuộn dây motor. Chuyển sang Bước 2.

Bước 2: Kiểm tra đường cáp và Động cơ

1. Dùng đồng hồ đo điện trở cách điện chuyên dụng (Megohmmeter / Đồng hồ Megomet chỉnh về nấc $500\text{V}$ hoặc $1000\text{V}$).

2. Kẹp một đầu đo vào vỏ motor (vị trí bằng kim loại đã cạo sạch sơn) hoặc dây tiếp địa (PE). Đầu đo còn lại lần lượt chạm vào 3 đầu dây pha U, V, W.

3. Đọc kết quả:

   • Nếu giá trị điện trở cách điện nhỏ hơn $0.5\,\text{M}\Omega$ (hoặc kim đồng hồ chỉ về mức gần $0\,\Omega$): Khẳng định cuộn dây motor hoặc dây cáp đã bị chạm vỏ, rò điện.

   • Tiến hành tháo hẳn dây cáp ở phía đầu cực motor để đo riêng dây cáp và đo riêng motor nhằm tìm ra chính xác thiết bị nào bị hỏng để quấn lại motor hoặc thay cáp mới.

4. Cách hạn chế lỗi chạm đất (GF) phát sinh trong sản xuất

• Sấy khô động cơ định kỳ: Với các motor làm việc trong môi trường ẩm ướt, trước khi khởi động lại sau kỳ nghỉ lễ/bảo trì dài ngày, bắt buộc phải đo cách điện. Nếu bị ẩm, phải dùng bóng đèn nhiệt hoặc tủ sấy để sấy khô cuộn dây đạt độ cách điện an toàn trước khi cho biến tần kéo.

• Sử dụng cuộn kháng ngõ ra (Output Choke / Motor Choke): Nếu đường cáp từ biến tần ra motor bắt buộc phải đi quá xa, hãy lắp thêm một cuộn kháng ngõ ra ngay sau biến tần. Cuộn kháng này sẽ triệt tiêu dòng điện dung ký sinh rò rỉ trên đường dây, giúp biến tần không bị báo lỗi GF ảo.

• Sử dụng ống bảo vệ cáp thích hợp: Toàn bộ dây cáp từ tủ điện ra động cơ nên được luồn trong ống PVC chịu lực hoặc ống ruột gà lõi thép để chống bị vật sắc nhọn cứa đứt hoặc chuột cắn phá khi vận hành sản xuất.

Lỗi mất pha là một trong những cơ chế bảo vệ cực kỳ quan trọng trên biến tần. Trong sản xuất công nghiệp, nguồn điện ba pha ổn định là điều kiện tiên quyết để hệ thống vận hành. Khi xảy ra hiện tượng mất pha, dù là ở phía nguồn cấp vào hay phía ngõ ra động cơ, biến tần sẽ lập tức ngắt lệnh hành trình để bảo vệ an toàn cho hệ thống.

Tại IGBT, chúng tôi thường phân loại lỗi này thành hai nhóm độc lập với các mã ký hiệu và nguyên nhân đặc trưng riêng biệt dưới đây:

1. Lỗi mất pha nguồn vào (Input Phase Loss)

Ký hiệu thường gặp

IPF (trên biến tần LS, Frecon, INVT), E.ILF (Mitsubishi), F0012 (Siemens), PhL (Fuji).

Bản chất của lỗi

Biến tần phát hiện một trong ba pha của dòng điện nguồn cấp (R, S, T) vào khối Diode chỉnh lưu bị mất hẳn điện áp hoặc bị sụt giảm biên độ nghiêm trọng ($>30\%$ so với các pha còn lại).

Nguyên nhân phát sinh trong nhà máy

• Sự cố lưới điện ngoại vi: Đường dây điện ba pha của trạm biến áp nhà máy bị đứt dây, đứt cầu chì hạ thế hoặc một pha bị phóng điện do giông sét.

• Lỏng kết nối cơ khí (Phổ biến nhất): Sự rung động liên tục của các thiết bị máy móc trong nhà xưởng khiến các ốc siết dây lực tại Aptomat (CB), Khởi động từ (Contactor) tổng, hoặc chính terminal R - S - T đầu vào của biến tần bị lỏng ra, gây ra hiện tượng mô-ve, đánh lửa và mất pha.

• Hỏng tiếp điểm động: Tiếp điểm của Contactor cấp nguồn cho biến tần bị cháy rỗ, dính tiếp điểm hoặc bị hỏng cuộn hút dẫn đến khi đóng điện, một pha không thông mạch.

• Lỗi mạch nhận diện điện áp (Phần cứng biến tần): Nguồn lưới bên ngoài đo bằng đồng hồ vạn năng hoàn toàn đủ 3 pha cân bằng, nhưng mạch dò pha đầu vào (gồm các opto cách ly và điện trở ghim áp) trên bo mạch nội bộ của biến tần bị già hóa, đứt mạch dẫn đến báo lỗi IPF ảo.

2. Lỗi mất pha đầu ra động cơ (Output Phase Loss)

Ký hiệu thường gặp

OPF (LS, Frecon, INVT), E.OLF (Mitsubishi), F0015 (Siemens), SPL (Fuji).

Bản chất của lỗi

Khi biến tần xuất lệnh RUN, vi xử lý sẽ đo dòng điện ngõ ra ở ba pha U, V, W. Nếu dòng điện ở một hoặc hai pha bằng $0\,\text{A}$ (hoặc lệch nhau quá lớn vượt ngưỡng cài đặt), biến tần sẽ hiểu rằng đường truyền lực đến động cơ đã bị ngắt quãng và khóa đầu ra ngay lập tức.

Nguyên nhân phát sinh trong nhà máy

• Đứt cáp lực ra motor: Dây cáp kết nối từ terminal U - V - W của biến tần ra đến hộp cực động cơ bị kéo căng, đứt ngầm bên trong vỏ nhựa do luồn qua các góc máy sắc nhọn hoặc máng cáp bị dịch chuyển.

• Lỏng ốc terminal ngõ ra: Tương tự như đầu vào, các đầu cos dây ngõ ra bị siết ẩu hoặc bị lỏng do rung động, làm mất liên kết điện diện rộng tại cầu đấu.

• Cháy đứt cuộn dây motor: Động cơ trước đó bị om nhiệt, quá tải dẫn đến cháy đứt một trong ba cuộn dây pha bên trong lòng stator.

• Chết khối công suất IGBT hoặc mất xung kích (Nghiêm trọng): Một trong các van bán dẫn IGBT gánh pha ngõ ra bị hỏng (đứt chân), hoặc bo mạch kích dòng (Driver) bị lỗi linh kiện, không thể mở cổng cho dòng điện xuất ra pha đó.

🛠️ Quy trình 4 bước kiểm tra bóc tách lỗi mất pha của kỹ sư IGBT

Khi hệ thống báo lỗi mất pha, anh em kỹ thuật nhà máy nên tuân thủ quy trình kiểm tra tĩnh (đo nguội) trước để đảm bảo an toàn cho thiết bị.

Bước 1: Đo đạc nguồn cấp đầu vào (Xử lý lỗi IPF)

• Dùng đồng hồ vạn năng chuyển sang nấc đo điện áp xoay chiều (AC). Đo trực tiếp điện áp giữa các cặp chân terminal đầu vào của biến tần: R-S, S-T, T-R.

• Điện áp tiêu chuẩn phải đạt từ $380\text{V} – 410\text{V}$ AC và độ lệch giữa các pha không quá $5\%$. Nếu mất pha, hãy kiểm tra ngược lại hệ thống CB và cầu chì tổng.

Bước 2: Kiểm tra liên kết cơ khí

• Dập Aptomat nguồn, dùng tua-vít siết lại toàn bộ ốc lực tại các cọc đấu dây của biến tần và động cơ. Rất nhiều trường hợp chỉ cần siết lại ốc là biến tần hoạt động bình thường trở lại.

Bước 3: Kiểm tra thông mạch và cách điện Motor (Xử lý lỗi OPF)

• Tháo hẳn 3 dây cáp U, V, W ra khỏi biến tần.

• Dùng đồng hồ vạn năng bật nấc đo điện trở thấp ($\Omega$). Đo lần lượt các cặp dây dẫn ra motor: U-V, V-W, W-U.

• Đọc kết quả: Giá trị điện trở giữa các cặp phải bằng nhau (thường rất nhỏ, từ vài ôm đến vài chục ôm tùy công suất động cơ). Nếu có một cặp đo thấy điện trở vô cùng ($\infty$) $\rightarrow$ Khẳng định dây cáp bị đứt hoặc cuộn dây motor đã bị cháy đứt.

Bước 4: Test không tải để kiểm tra phần cứng biến tần

• Sau khi đã tháo rời dây ra motor ở Bước 3, hãy cấp nguồn lại cho biến tần, vào thông số tắt bỏ tính năng bảo vệ mất pha ngõ ra (nếu hãng đó bắt buộc) rồi ấn lệnh RUN.

• Dùng đồng hồ đo điện áp AC ngõ ra giữa các chân U-V, V-W, W-U. Nếu điện áp ra cân bằng (ví dụ đều đạt $200\text{V}$ AC ở tần số $25\text{Hz}$) $\rightarrow$ Phần cứng biến tần tốt. Nếu đo thấy mất áp hoàn toàn ở một pha $\rightarrow$ Biến tần đã bị chết IGBT hoặc hỏng bo kích đầu ra, cần đưa đi sửa chữa chuyên sâu.

🛑 Mẹo vận hành an toàn: > Hầu hết các dòng biến tần hiện đại đều cho phép tắt bỏ tính năng bảo vệ mất pha đầu vào/đầu ra qua thông số cài đặt. Tuy nhiên, IGBT khuyến cáo tuyệt đối không được tắt tính năng này để chạy cố. Nếu mất pha đầu ra mà biến tần không ngắt, động cơ sẽ rơi vào trạng thái chạy lệch pha, sinh nhiệt cực lớn và chỉ cần vài phút là cuộn dây motor sẽ cháy rụi hoàn toàn.

Trong một hệ thống tự động hóa công nghiệp, bên cạnh các lỗi về mạch lực (quá dòng, quá áp), nhóm lỗi truyền thông (Communication Fault) và lỗi tín hiệu điều khiển (Control Signal Fault) là những “bệnh đường ruột” cực kỳ đau đầu. Khi các mã lỗi này kích hoạt, biến tần sẽ mất kết nối với bộ điều khiển trung tâm (PLC, HMI, SCADA) hoặc không nhận được lệnh từ các thiết bị ngoại vi (biến trở, nút nhấn). Hệ thống lập tức rơi vào trạng thái mất kiểm soát hoặc dừng máy khẩn cấp để đảm bảo an toàn.

Với kinh nghiệm xử lý thực tế hệ thống điều khiển tích hợp, IGBT tổng hợp các mã lỗi phổ biến, nguyên nhân bản chất và giải pháp xử lý triệt để ngay dưới đây.

I. Các mã lỗi truyền thông phổ biến (Communication Faults)

Biến tần ngày nay thường giao tiếp với PLC qua các chuẩn mạng công nghiệp như Modbus RTU (RS485), Profibus, Profinet, EtherCAT hoặc CANopen. Khi kết nối này bị đứt gãy, biến tần sẽ báo lỗi.

1. Ký hiệu mã lỗi thường gặp

• Err hoặc CE (Communication Error – trên biến tần LS, Frecon, INVT).

• E.SER hoặc E.CTE (Mitsubishi).

• F0070 hoặc F0071 (Siemens Profibus/Profinet error).

• A5001 (Cảnh báo mất tín hiệu truyền thông).

2. Nguyên nhân cốt lõi phát sinh trong nhà máy

• Nhiễu điện từ (EMI – Electromagnetic Interference): Đây là nguyên nhân chiếm đến 80% các ca bệnh truyền thông. Dây cáp mạng truyền thông đi chung máng cáp với dây lực ngõ ra motor (U-V-W) mà không có màng bọc chống nhiễu. Tần số đóng cắt cực cao của khối công suất IGBT phóng ra sóng điện từ làm méo mó, sai lệch các khung dữ liệu truyền nhận giữa PLC và biến tần.

• Không lắp hoặc tính sai điện trở cuối dòng (Terminal Resistor): Trong mạng RS485/Modbus hoặc Profibus, tín hiệu truyền đến cuối đường dây nếu không được tiêu tán sẽ bị phản xạ ngược lại, gây xung đột và làm sập toàn bộ mạng.

• Sai lệch cấu hình cài đặt (Configuration): Tốc độ truyền (Baudrate), số bit dữ liệu (Data bits), bit kiểm tra chẵn lẻ (Parity), hoặc địa chỉ (Station ID / Node Address) giữa biến tần và PLC cài đặt không trùng khớp.

• Lỏng giắc cắm hoặc đứt ngầm dây: Sự rung động cơ khí của nhà xưởng làm lỏng giắc rắm RJ45, lỏng các đầu đấu terminal vặn vít khuy truyền thông (A+ / B-).

II. Các mã lỗi tín hiệu điều khiển (Control Signal Faults)

Nhóm lỗi này xảy ra khi biến tần được cấu hình chạy bằng lệnh ngoại vi (chạy bằng phím bấm ngoài, biến trở ngoài, tín hiệu analog $4-20\text{mA}$ hoặc $0-10\text{V}$ từ cảm biến đưa về) nhưng tín hiệu này bị mất hoặc sai dải.

1. Ký hiệu mã lỗi thường gặp

• LTI hoặc AE (Analog Error – Lỗi mất tín hiệu Analog).

• Bx hoặc Base Block (Lỗi ngắt ngõ vào an toàn khẩn cấp).

• E.P24 (Mitsubishi – Lỗi ngắn mạch nguồn điều khiển 24V).

2. Nguyên nhân cốt lõi phát sinh trong nhà máy

• Mất tín hiệu Analog vòng lặp (vòng quét 4-20mA): Rất nhiều nhà máy cài đặt biến tần nhận tín hiệu áp suất/lưu lượng từ cảm biến hồi tiếp về để chạy PID. Nếu dây tín hiệu bị đứt, hoặc cảm biến bị hỏng không xuất được dòng tối thiểu $4\text{mA}$, biến tần sẽ ngắt lỗi AE để tránh việc motor tự động tăng tốc lên cực đại một cách mất kiểm soát.

• Sụt áp hoặc chạm chập nguồn điều khiển 24V: Biến tần luôn cấp ra một nguồn phụ $24\text{V}$ DC (hoặc $12\text{V}$) để nuôi các nút nhấn ngoài, rơ-le trung gian. Nếu dây cắm nút nhấn bị chạm vỏ, rò điện hoặc chập mạch, nguồn $24\text{V}$ này bị kéo sập về $0\text{V}$. Bo điều khiển lập tức khóa toàn bộ xung lực và báo lỗi bảo vệ.

• Hở mạch vòng an toàn (Hệ thống Interlock / STO): Các dòng biến tần chuẩn châu Âu (Siemens, ABB, Schneider) có các chân ngõ vào an toàn khẩn cấp độc lập (Safe Torque Off - STO). Nếu tiếp điểm nút dừng khẩn (E-Stop) phía ngoài tủ bị lỏng ốc hoặc bị rỉ sét không tiếp điện, biến tần sẽ bị khóa cứng đầu ra và báo lỗi khóa hệ thống.

III. Quy trình bóc tách và khắc phục lỗi truyền thông, tín hiệu từ IGBT

Để xử lý dứt điểm các lỗi “chập chờn” về tín hiệu, anh em kỹ sư bảo trì cần thực hiện kiểm tra một cách bài bản từ phần cứng đến phần mềm.

Bước 1: Cô lập nhiễu điện từ (EMI) – Giải pháp tối thượng

• Sử dụng cáp xoắn đôi chống nhiễu (Shielded Twisted Pair): Toàn bộ dây truyền thông RS485/Modbus, dây tín hiệu Analog phải là loại có lưới đồng chống nhiễu. Bắt buộc phải nối đất (GND) lớp lưới này tại 1 điểm duy nhất (thường là tại tủ PLC trung tâm).

• Tách phên máng cáp: Tuyệt đối không đi chung dây tín hiệu điều khiển chung máng với dây nguồn 380V đầu vào hoặc dây ngõ ra motor. Khoảng cách tối thiểu giữa máng cáp động lực và máng cáp tín hiệu phải từ 20cm. Nếu bắt buộc phải cắt nhau, hãy cho chúng cắt nhau theo một góc vuông $90^\circ$, không đi song song.

Bước 2: Kiểm tra vật lý và thông số truyền thông

• Dùng đồng hồ vạn năng đo thông mạch các đường dây truyền thông xem có bị đứt ngầm hay lỏng đầu cos không.

• Kiểm tra xem các thiết bị cuối mạng đã được gạt switch bật Điện trở cuối dòng (120 Ohm cho RS485) hay chưa.

• Vào chương trình PLC và thông số biến tần đối chiếu lại: Tốc độ Baudrate (ví dụ 9600, 19200), Parity (None, Even, Odd) xem đã đồng bộ 100% chưa.

Bước 3: Đo kiểm tra nguồn điều khiển và ngõ vào Analog

• Dùng đồng hồ vạn năng đo thang DC. Đo trực tiếp tại chân 24V và GND (hoặc CM) trên terminal điều khiển của biến tần xem có đủ từ $23.5\text{V} – 24.5\text{V}$ không. Nếu điện áp sụt thấp, hãy ngắt các dây nút nhấn ngoài ra để tìm ra sợi dây nào đang bị chập mạch xuống vỏ.

• Đo kiểm tra dòng điện Analog chân 4-20mA đưa về. Nếu đo được dòng $0\text{mA}$, cần kiểm tra lại nguồn cấp cho cảm biến hoặc thay thế cảm biến mới.

💡 Khuyến nghị vận hành an toàn cho hệ thống tự động:

Trong cài đặt biến tần, luôn có thông số “Communication Loss Action” (Hành vi khi mất truyền thông). Thông thường mặc định sẽ là ngắt lỗi dừng máy (Fault & Stop).

Tuy nhiên, với một số ứng dụng không cho phép dừng máy đột ngột (như quạt hút lò nung, bơm giải nhiệt lò hơi), anh em kỹ thuật nên cấu hình thông số này thành “Run at last speed” (Tiếp tục chạy với tốc độ cuối cùng trước khi mất mạng) hoặc “Go to preset speed” (Chạy về một tốc độ an toàn cố định), đồng thời phát tín hiệu cảnh báo lên còi/đèn để công nhân vận hành xử lý ứng cứu kịp thời, tránh việc biến tần dừng đột ngột gây hư hỏng phôi hoặc cháy nổ lò.

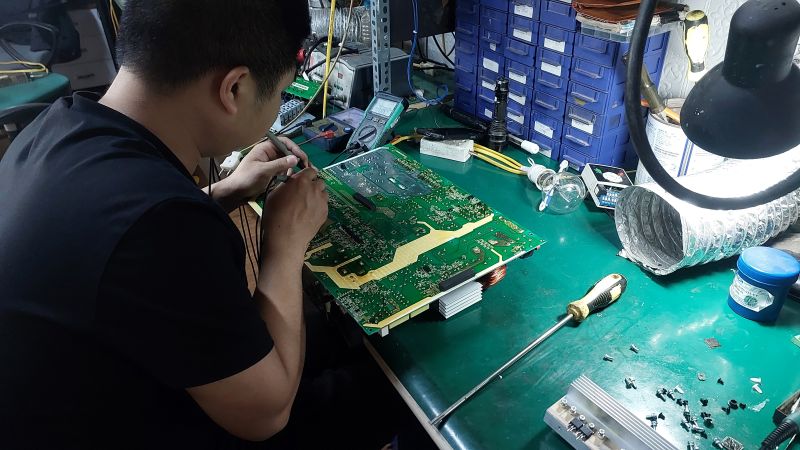

Trong cấu trúc bo mạch của một biến tần công nghiệp, mạch lực và mạch nguồn là những nơi phải chịu áp lực dòng điện, điện áp và nhiệt độ lớn nhất. Do đó, đây là những khu vực có tỷ lệ phát sinh lỗi phần cứng cao nhất.

Với tư cách là đơn vị chuyên sâu trong việc cấu trúc và sửa chữa các dòng biến tần công suất lớn, IGBT tổng hợp chi tiết 4 lỗi phần cứng kinh điển, dấu hiệu nhận biết và nguyên nhân gốc rễ ngay dưới đây.

1. Khối công suất IGBT (Insulated Gate Bipolar Transistor)

IGBT là linh kiện bán dẫn quan trọng nhất, đóng vai trò như những công tắc điện tử tốc độ cao để băm điện áp DC thành điện áp AC ba pha đối xứng nuôi motor.

Dấu hiệu nhận biết lỗi

• Biến tần báo lỗi quá dòng cố định (OC, F0001, E.OC) ngay khi vừa cấp nguồn hoặc ngay khi vừa ấn lệnh RUN (motor chưa kịp quay).

• Aptomat (CB) tổng của tủ điện bị nhảy (trip) lập tức ngay khi vừa đóng điện cấp cho biến tần, kèm theo tiếng nổ lớn bên trong máy.

• Màn hình biến tần tối đen, không lên nguồn dù đo điện áp ngõ vào vẫn đủ.

Nguyên nhân cốt lõi

• Lão hóa do nhiệt độ (Thermal Stress): Biến tần chạy quá tải liên tục hoặc hệ thống tản nhiệt bị hỏng (quạt chết, cánh tản nhiệt bám bụi dày). Lớp keo tản nhiệt bị khô, nhiệt độ của chip bán dẫn vượt ngưỡng $150^\circ\text{C}$ khiến cấu trúc tinh thể silicon bên trong IGBT bị đánh thủng (chập hoàn toàn các chân C-E-G).

• Xung điện áp ngược: Tải quán tính lớn giảm tốc gấp không có điện trở xả, hoặc motor bị chập cuộn dây pha tạo ra xung điện áp cao ngất ngưỡng dội về đánh thủng van IGBT.

• Lỗi mạch kích (Driver): Bo mạch kích mở chân G (Gate) của IGBT bị lỗi linh kiện (chết IC opto cách ly, đứt điện trở kích). Điều này khiến hai van IGBT thuộc cùng một pha bị mở đồng thời, gây ra hiện tượng ngắn mạch trực tiếp sườn DC Bus (chập nguồn thẳng).

2. Khối Diode chỉnh lưu (Rectifier)

Khối chỉnh lưu nằm ở đầu vào của biến tần, có nhiệm vụ biến đổi dòng điện xoay chiều (AC) 3 pha từ lưới điện thành dòng điện một chiều (DC).

Dấu hiệu nhận biết lỗi

• Đóng Aptomat nguồn cấp vào là CB nhảy lập tức do ngắn mạch đầu vào.

• Đo điện áp trên hai cực của tụ nguồn (DC Bus) không có điện áp hoặc điện áp cực kỳ thấp (dưới $100\text{V}$ DC trong khi tiêu chuẩn phải đạt ~ $540\text{V}$ DC).

• Biến tần báo lỗi mất pha đầu vào (IPF, PhL) liên tục dù lưới điện bên ngoài đo bằng đồng hồ vẫn đủ 3 pha cân bằng.

Nguyên nhân cốt lõi

• Chất lượng nguồn lưới quá tệ: Lưới điện công nghiệp thường xuyên xuất hiện các xung điện áp đỉnh nhọn (Spike voltage) do sét đánh lan truyền hoặc do hiện tượng quá độ khi các nhà máy bên cạnh tắt/mở các thiết bị cảm kháng khổng lồ.

• Ngắn mạch phía sau chỉnh lưu: Bản thân tụ DC Bus hoặc khối công suất IGBT phía sau bị chập trước, kéo theo dòng điện chạy qua khối chỉnh lưu tăng vọt vượt ngưỡng chịu đựng của Diode, khiến Diode bị nổ banh xác.

3. Hệ thống tụ điện DC Bus (DC Bus Capacitors)

Tụ DC Bus là các quả tụ hóa lớn được mắc nối tiếp và song song với nhau nhằm phẳng mịn điện áp DC sau chỉnh lưu và tích trữ năng lượng động năng cho biến tần.

Dấu hiệu nhận biết lỗi

• Biến tần rất hay báo lỗi thấp áp (UV, Lu) khi động cơ vừa tăng tốc hoặc khi kéo tải nặng, dù nguồn lưới đầu vào không hề bị sụt áp.

• Đo điện áp DC Bus lúc không tải thấy đủ (khoảng $540\text{V}$ DC), nhưng vừa bấm RUN một cái là áp tụt sâu xuống dưới $400\text{V}$ DC.

• Khảo sát trực quan bằng mắt thường: Thân tụ bị phồng lồi ở mặt trên, phần sup-páp an toàn bị hở, có vệt dung dịch điện phân màu nâu chảy rò rỉ ra bo mạch, hoặc tụ bị nổ tung làm bẩn bên trong máy.

Nguyên nhân cốt lõi

• Hết tuổi thọ linh kiện (Lão hóa tự nhiên): Tụ hóa công nghiệp có tuổi thọ giới hạn (thường từ 5–7 năm tùy điều kiện vận hành). Khi làm việc lâu trong môi trường nhiệt độ cao ($>40^\circ\text{C}$), dung dịch điện phân bên trong tụ bị khô dần, làm dung lượng điện dung (${\mu}\text{F}$) tụt giảm nghiêm trọng.

• Chịu dòng dợn sóng quá lớn (Ripple Current): Hệ thống motor chạy tải giật cục, đảo chiều liên tục hoặc nguồn lưới có sóng hài bậc cao khiến dòng điện nạp/xả vào tụ liên tục vượt định mức, làm tụ bị nóng nội bộ và phát nổ.

4. Mạch nguồn xung nội bộ (Switching Power Supply)

Mạch nguồn xung có nhiệm vụ hạ điện áp cao từ DC Bus ($540\text{V}$ DC) xuống các mức điện áp thấp như $24\text{V}$, $15\text{V}$, $5\text{V}$ để nuôi bo mạch điều khiển, màn hình hiển thị, quạt làm mát và các rơ-le trung gian.

Dấu hiệu nhận biết lỗi

• Biến tần hoàn toàn mất xung lực: Màn hình không hiển thị bất kỳ ký tự nào, đèn LED trạng thái tắt ngóm, quạt không quay mặc dù đo điện áp DC Bus vẫn có đủ $540\text{V}$.

• Màn hình chớp tắt liên tục kèm theo tiếng kêu “tạch tạch” hoặc “tít tít” nhỏ phát ra từ bên trong bo mạch biến tần (hiện tượng nguồn xung bị khóa do chạm chập ngõ ra).

Nguyên nhân cốt lõi

• Chết IC nguồn hoặc Mosfet đóng cắt: Linh kiện đóng cắt chính của mạch nguồn xung phải chịu điện áp cực cao ($>540\text{V}$). Khi có sự cố dâng áp lưới, linh kiện này thường là nơi “chịu trận” và bị đánh thủng đầu tiên.

• Chập phụ tải ngõ ra: Dây cáp lệnh nối ra nút nhấn ngoài bị chập vỏ, quạt làm mát 24V bị kẹt cháy cuộn dây gây ngắn mạch ngõ ra $24\text{V}$. Lúc này, mạch nguồn xung sẽ kích hoạt cơ chế bảo vệ ngắt nhịp liên tục (gây ra tiếng kêu tạch tạch).

• Đứt điện trở mồi (Start-up Resistor): Các điện trở giá trị ôm lớn có nhiệm vụ mồi dòng ban đầu cho IC nguồn bị tăng trị số hoặc bị đứt mạch do quá nhiệt.

🛠️ Lời khuyên an toàn từ chuyên gia IGBT:

Khi biến tần phát sinh 1 trong 4 lỗi phần cứng trên, tuyệt đối không được tìm cách thay thế cầu chì hoặc bật Aptomat chạy cố.

Linh kiện mạch lực khi đã chập sẽ tạo thành mạch ngắn dòng trực tiếp. Việc cố cấp điện sẽ phá hủy hoàn toàn lớp mạch in sợi thủy tinh (Fr4) của bo mạch, biến một lỗi có thể sửa chữa thành một chiếc biến tần hỏng hoàn toàn không thể phục hồi. Hãy thực hiện đo nguội kiểm tra bằng đồng hồ vạn năng để cô lập vùng linh kiện hư hỏng trước khi tiến hành xử lý phần cứng.

Để hạn chế tối đa các mã lỗi biến tần (như quá dòng, quá áp, quá nhiệt, thấp áp…) phát sinh trong sản xuất công nghiệp, việc chờ đợi thiết bị báo lỗi rồi mới xử lý hoàn toàn là một phương pháp bị động và gây thiệt hại lớn về kinh tế do downtime (thời gian dừng máy).

Áp dụng bộ tiêu chuẩn vận hành và bảo trì phòng ngừa (Preventive Maintenance) dưới đây sẽ giúp hệ thống biến tần tại nhà máy hoạt động ổn định, kéo dài tuổi thọ linh kiện từ 5 đến 10 năm.

I. Quản lý và cải thiện môi trường lắp đặt (Yếu tố cốt lõi)

Môi trường nhà xưởng khắc nghiệt là nguyên nhân của hơn 60% các ca lỗi phần cứng nghiêm trọng (nổ IGBT, nổ tụ).

• Kiểm soát nhiệt độ tủ điện dưới $40^\circ\text{C}$: Nhiệt độ tăng thêm $10^\circ\text{C}$ sẽ làm giảm một nửa tuổi thọ của tụ điện DC Bus. Bắt buộc phải lắp quạt hút cưỡng bức công suất lớn trên đỉnh tủ điện. Với các phòng điện bí hơi hoặc gần nguồn nhiệt (lò sấy, lò nung), nên đầu tư điều hòa chuyên dụng cho tủ điện.

• Cách ly bụi mịn và hơi ẩm: Sử dụng vỏ tủ điện có cấp bảo vệ tối thiểu là IP54 cho các môi trường nhiều bụi (xi măng, gỗ, thức ăn chăn nuôi) hoặc độ ẩm cao (thủy sản, dệt nhuộm).

• Chống bụi dẫn điện tuyệt đối: Bụi kim loại, bụi than đen có khả năng bắc cầu gây ngắn mạch bo mạch điều khiển. Định kỳ phải kiểm tra lớp mút lọc bụi tại cửa thông gió tủ điện, thay thế ngay khi lớp mút bị bí, rách.

II. Quy trình bảo trì định kỳ “Vệ sinh và Siết lực”

Nên lập kế hoạch bảo trì định kỳ từ 3 đến 6 tháng/lần cho toàn bộ hệ thống biến tần trong nhà máy theo các bước sau:

• Thổi bụi bằng khí nén khô: Sử dụng máy nén khí đã qua bộ lọc tách nước và tách dầu để thổi sạch bụi bẩn bám trên cánh tản nhiệt nhôm và các kẽ bo mạch. Bụi bám dày chính là lớp thảm cách nhiệt gây ra lỗi quá nhiệt (OH).

• Kiểm tra sức khỏe của quạt làm mát: Dùng tay quay thử quạt xem có bị bó bi, kẹt cứng không. Khi biến tần đang chạy, kiểm tra lưu lượng gió hút ra. Nếu quạt có tiếng kêu lạ hoặc quay lờ đờ, phải thay thế ngay trước khi nó chết hẳn và làm om nhiệt khối công suất.

• Siết lại toàn bộ Terminal lực: Sự rung động liên tục của máy móc trong nhà xưởng rất dễ làm lỏng các ốc vít tại cọc đấu nguồn vào (R-S-T) và ngõ ra motor (U-V-W). Đầu dây lỏng gây ra hiện tượng mô-ve, đánh lửa, làm chảy nhựa terminal và gián tiếp làm nổ khối công suất hoặc báo lỗi mất pha (PF/LF).

III. Cấu hình thông số phần mềm tối ưu

Rất nhiều lỗi phát sinh do biến tần bị cài đặt sai lệch so với đặc tính cơ học của tải.

• Nới rộng thời gian tăng/giảm tốc (Ramp Time): Nếu hệ thống thường báo lỗi quá dòng (OC) khi khởi động hoặc quá áp (OV) khi dừng máy, hãy tăng thông số Acceleration Time và Deceleration Time lên (ví dụ từ 5 giây lên 15–20 giây). Điều này giúp giảm đỉnh dòng khởi động và giảm lượng điện năng quán tính phát ngược về tụ Bus.

• Khai báo chính xác thông số động cơ: Nhập chuẩn các thông số ghi trên nhãn nhôm của motor (Công suất, Dòng định mức, Tần số, Tốc độ vòng/phút) vào nhóm thông số động cơ của biến tần để tính năng bảo vệ nhiệt điện tử (Electronic Thermal - OL1) hoạt động chính xác nhất, tránh cháy motor.

• Kích hoạt các hàm tự động bảo vệ (Stall Prevention): Bật chế độ tự động giảm tốc thông minh khi quá áp hoặc tự động giảm tần số khi quá dòng để biến tần tự điều tiết dòng/áp mà không bị ngắt lỗi đột ngột giữa chu kỳ sản xuất.

IV. Đầu tư thiết bị ngoại vi bảo vệ mạch lực

Nếu nguồn điện lưới của nhà máy không ổn định hoặc đường cáp ra motor quá xa, việc lắp thêm phụ kiện ngoại vi là bắt buộc:

• Lắp cuộn kháng đầu vào (AC Choke / Line Choke): Thiết bị này giúp lọc các xung điện áp đỉnh nhọn từ lưới điện, bảo vệ khối Diode chỉnh lưu và giảm méo sóng hài do biến tần sinh ra ngược lại lưới.

• Lắp điện trở xả (Braking Resistor): Đối với các ứng dụng có quán tính lớn, bắt buộc phải đảo chiều hoặc dừng gấp (như cẩu trục, máy ly tâm, máy băm), điện trở xả sẽ tiêu tán toàn bộ năng lượng điện dư thừa thành nhiệt năng, triệt tiêu hoàn toàn lỗi quá áp OV.

• Lắp cuộn kháng ngõ ra (Output Choke) khi cáp dài: Nếu khoảng cách từ biến tần đến motor vượt quá 50m, dòng rò ký sinh trên đường dây sẽ rất lớn gây ra lỗi chạm đất (GF) ảo. Cuộn kháng ngõ ra sẽ triệt tiêu dòng rò này và bảo vệ cách điện cho cuộn dây motor.

V. Chuẩn hóa quy trình vận hành cho công nhân

Yếu tố con người quyết định lớn đến độ bền của thiết bị điện tử công nghiệp:

• Tuyệt đối không cắt nguồn đột ngột khi biến tần đang chạy: Việc dập Aptomat cấp nguồn trực tiếp khi motor đang quay ở tốc độ cao sẽ tạo ra dòng điện cảm ứng ngược cực lớn phá hủy linh kiện công suất bên trong. Quy trình đúng: Ấn lệnh STOP trên biến tần $\rightarrow$ Đợi motor dừng hẳn $\rightarrow$ Tắt Aptomat nguồn tổng.

• Nguyên tắc vàng: KHÔNG ấn Reset cố chạy khi báo lỗi nặng: Khi biến tần báo các lỗi như Quá dòng (OC), Chạm đất (GF), Mất pha (PF), tuyệt đối không được cho công nhân nhấn Reset liên tục để chạy cố. Bắt buộc phải cô lập hệ thống, đo đạc nguội phần cứng (IGBT, Motor, Cáp) để tìm nguyên nhân. Việc cố chạy lại khi đang chập phần cứng sẽ làm nổ tung thiết bị, không thể sửa chữa.

• Xử lý motor chạy tốc độ thấp: Nếu quy trình công nghệ yêu cầu motor chạy liên tục ở tần số dưới $25\text{Hz}$ – $30\text{Hz}$, hãy tháo bỏ quạt cơ đuôi motor và lắp cụm quạt độc lập chạy nguồn riêng để đảm bảo động cơ luôn được làm mát, không kích hoạt lỗi quá tải OL hoặc quá nhiệt OH.

Áp dụng đồng bộ các giải pháp trên từ IGBT sẽ giúp nhà máy của bạn làm chủ được thiết bị, giảm thiểu tối đa các sự cố bất ngờ và tối ưu hóa năng suất dòng chảy của dây chuyền sản xuất.
